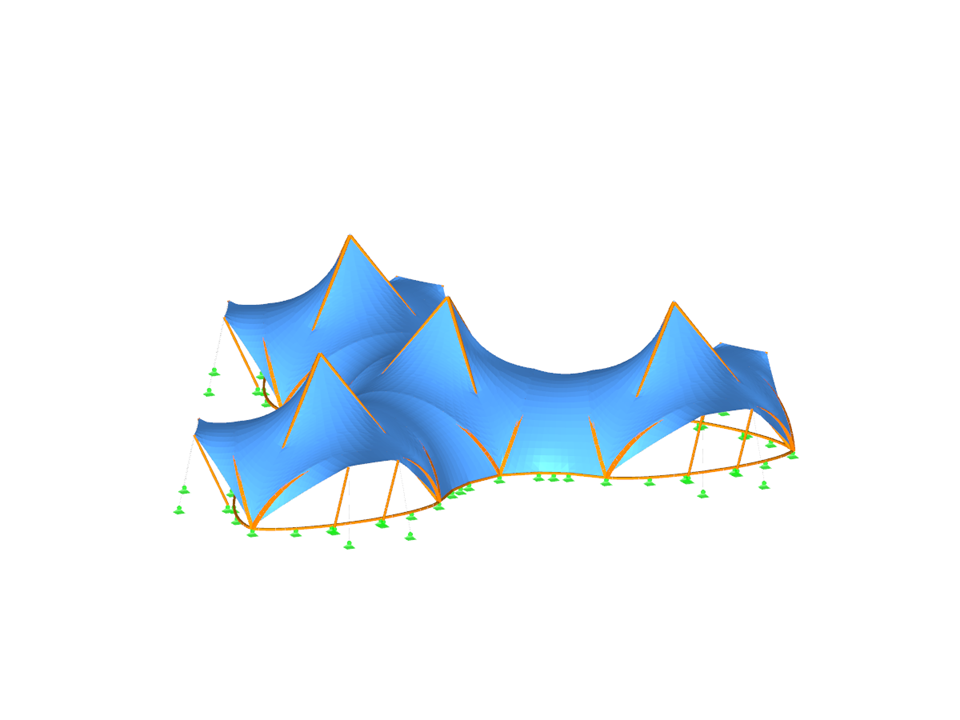

La compañía Under Canvas ofrece la oportunidad única para un "glamping" (camping sofisticado) de aventura todo incluido. Establecida en 2009, la compañía ha crecido desde entonces hasta incluir múltiples complejos de glamping y eventos personalizados alrededor de Estados Unidos.
Diseño estructural
Diseño estructural
Estructura con membranas
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 952 |
| Número de líneas | 1318 |
| Número de barras | 1054 |
| Número de superficies | 21 |
| Número de casos de carga | 21 |
| Número de combinaciones de carga | 34 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 3.252 t |
| Dimensiones (métricas) | 24,370 x 26,089 x 8,556 m |
| Dimensiones (imperiales) | 79.95 x 85.59 x 28.07 feet |
| Versión del programa | 5.21.00 |
