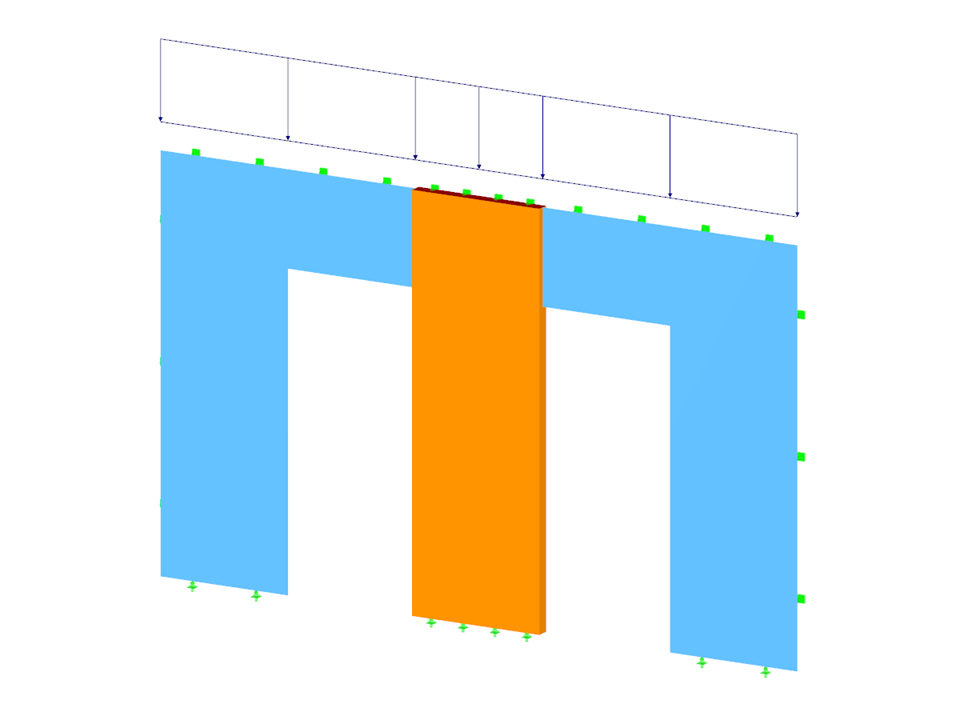

Stabilitätsnachweisbeispiel
  • Descripción
  • Reseñas (0)

Este modelo ilustra un ejemplo de comprobación de estabilidad para estructuras de madera. Las funciones del análisis de estabilidad incluyen el comportamiento de carga crítica y el análisis de posibles deformaciones en construcciones de madera. Los usuarios pueden utilizar el modelo para entender los efectos de las cargas en la estructura y demostrar que cumplen con los requerimientos de seguridad necesarios.

Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Análisis de estabilidad para madera

Número de nudos 18
Número de líneas 23
Número de barras 1
Número de superficies 5
Número de casos de carga 4
Peso completo 0.659 t
Dimensiones (métricas) 5,000 x 0,000 x 3,000 m
Dimensiones (imperiales) 16.4 x 0 x 9.84 feet
Versión del programa 5.07.15

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
