Statische Untersuchung von Containern

Können mit Dlubal-Software Container statisch untersucht werden?

Antwort:

Mit der FEM-Statik-Software RFEM lassen sich Container (Schiffscontainer, Bürocontainer, Wohncontainer usw.) statisch berechnen und bemessen.

In RFEM stehen für die detailgetreue Modellierung Stab-, Flächen- und Volumenelemente zur Verfügung. Sämtliche Stahlbauteile lassen sich in den entsprechenden Zusatzmodulen bemessen.

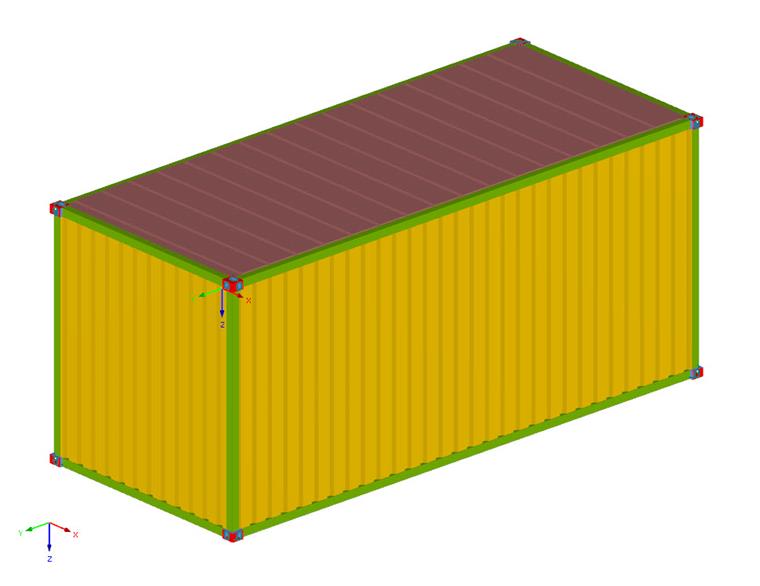

In RFEM modellierter Schiffscontainer
In RFEM modellierter Schiffscontainer
Autor

Herr Baumgärtel betreut die Dlubal-Anwender im Kundensupport.
