Zur Bauteilbemessung können Sie Stäbe und Stabsätze nutzen. Während die Nutzung von Stäben für Querschnittsnachweise in der Regel ausreichend ist, sind für Stabilitätsnachweise häufig Stabsätze erforderlich. Das RFEM-Handbuch beschreibt im Kapitel Stabsätze die Erstellung und die Eigenschaften von Stabsätzen, in diesem Kapitel wird deren Bedeutung für die Aluminiumbemessung erklärt.
Nutzung von Stabsätzen
Insbesondere bei Stabilitätsnachweisen ist die Nutzung eines Stabsatzes erforderlich, um die kritische Last für den Biegedrillknicknachweis korrekt zu ermitteln oder die gesamte Bauteillänge als Knicklänge zu berücksichtigen. Für Stäbe wird die jeweilige Stablänge betrachtet, in der Regel ist nur mit Stabsätzen ein stabübergreifender Nachweis des Bauteils möglich. Die Knoten zwischen den Stäben eines Stabsatzes können dabei im Dialog der Knicklängen als Zwischenknoten berücksichtigt werden.
Alternativ dazu können Sie bei der Modellierung mit durchlaufenden Stäben und Knoten auf Stäben arbeiten und der Stabilitätsnachweis gelingt ohne Stabsätze.
Entsprechend dieser Anwendung im Stabilitätsnachweis können Sie nur den Stabsatztyp "Stabzug" und nicht den Stabsatztyp "Stabgruppe" bemessen.
Entweder Stab oder Stabsatz
Stäbe, die Teil von einem Stabsatz sind, können entweder als Stab oder über den Stabsatz bemessen werden. Um widersprüchliche Eingaben und Ergebnisse zu vermeiden, werden im Falle der Bemessung von Stabsätzen automatisch die zugehörigen Stäbe deaktiviert. Im Falle der Bemessung der Stäbe werden die zugehörigen Stabsätze automatisch deaktiviert. Dies erkennen Sie bereits in der Eingabetabelle der zu bemessenden Objekte durch die Aufzählung der Objekte in die Spalte 'Nicht gültig / deaktiviert'.

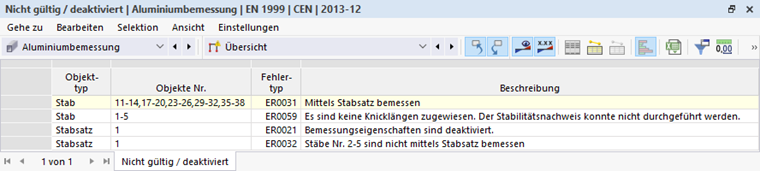

In der Ergebnistabelle Nicht gültig / deaktiviert wird für alle zur Bemessung ausgewählten Stäbe, die durch einen Stabsatz bemessen werden und daher deaktiviert sind, eine Meldung angezeigt (siehe Kapitel zur Ergebnistabelle Nicht gültig / deaktiviert ). Ebenso wird auch für Stabsätze eine Hinweismeldung gezeigt, wenn diese nicht bemessen werden.
Zuordnung von Bemessungseigenschaften
Zu bemessenden Stabsätzen können die gleichen Bemessungskonfigurationen und Typen der Aluminiumbemessung zugeordnet werden wie auch Stäben. Aufgrund der Einschränkung, dass nie gleichzeitig Stabsatz und Stab bemessen werden können, erfolgt bei der Aktivierung von Bemessungseigenschaften eine Hinweismeldung, um widersprüchliche Angaben zu vermeiden. Werden einem Stabsatz Bemessungseigenschaften zugeordnet, so erhalten alle darin enthaltenen Stäbe die Bemessungseigenschaft "Durch übergeordneten Stabsatz".
Haben Sie noch keinen Stabsatz zugeordnet, so können Sie mit der Schaltfläche

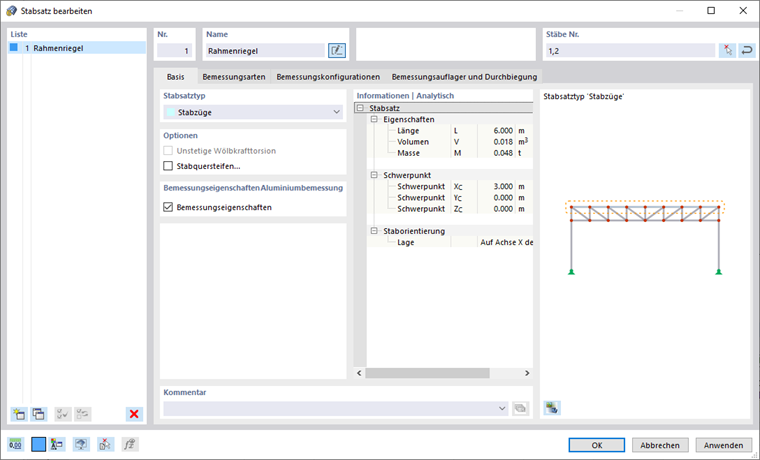

in den Bemessungseigenschaften des Stabes einen neuen Stabsatz erzeugen. Mit Klick auf die Schaltfläche
gelangen Sie direkt in das Bearbeitungsmenü des übergeordneten Stabsatzes.
