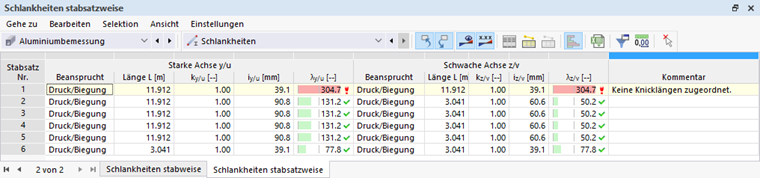

Die Ergebnistabelle für die Überprüfung der Schlankheit kann für Stäbe oder Stabsätze entsprechend der bemessenen Objekte angezeigt werden.
Die Schlankheit für Biegeknicken berechnet sich aus dem Verhältnis von Knicklänge zum Trägheitsradius. Bei der Berechnung werden, soweit einem Objekt zugeordnet, die definierten Knicklängen berücksichtigt. Ist einem Objekt keine Knicklänge zugeordnet, so wird in der Kommentarspalte ein Hinweis ausgegeben und die Schlankheit wird mit der Stablänge berechnet.
Die Werte der Schlankheit werden den Grenzwerten aus den Globalen Einstellungen gegenübergestellt. Ist die Schlankheit größer als der für die Beanspruchung genutzte Grenzwert, so erfolgt eine rote Markierung.
Somit sind die Überprüfungen der Schlankheit nicht Bestandteil der Ergebnistabelle Ausnutzungen an Stäben und werden auch bei nicht eingehaltenem Grenzwert nicht in der Übersichtstabelle der Nachweise angezeigt.
Standardmäßig sind die Ergebnistabellen der Schlankheit deaktiviert, Sie können Sie jedoch über den Ergebnistabellen-Manager aktivieren (Schaltfläche
in den Ergebnistabellen).
