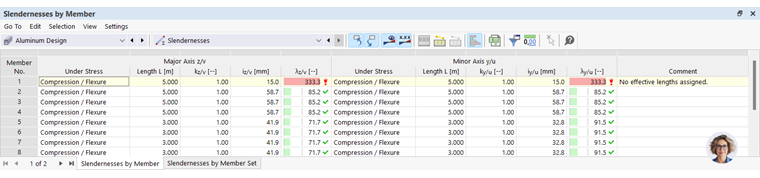

Le tableau de résultats du contrôle de l'élancement peut être affiché pour les barres ou les ensembles de barres en fonction des objets calculés.
L’élancement pour le flambement par flexion est calculé selon le rapport du rayon de giration à la longueur efficace. Dans le calcul, les longueurs efficaces définies sont prises en compte si elles sont assignées à un objet. Si aucune longueur efficace n’est assignée à un objet, un message est affiché dans la colonne de commentaire et l’élancement est calculé avec la longueur de barre.
Les valeurs d’élancement sont comparées aux valeurs limites des Paramètres globaux. Si l’élancement est supérieur à la valeur limite utilisée pour le chargement, il est surligné en rouge.
Les vérifications de l'élancement ne sont donc pas incluses dans le tableau de résultats Ratios de vérification sur les barres et ne sont pas affichées dans le tableau Aperçu des vérifications même si la valeur limite n’est pas respectée.

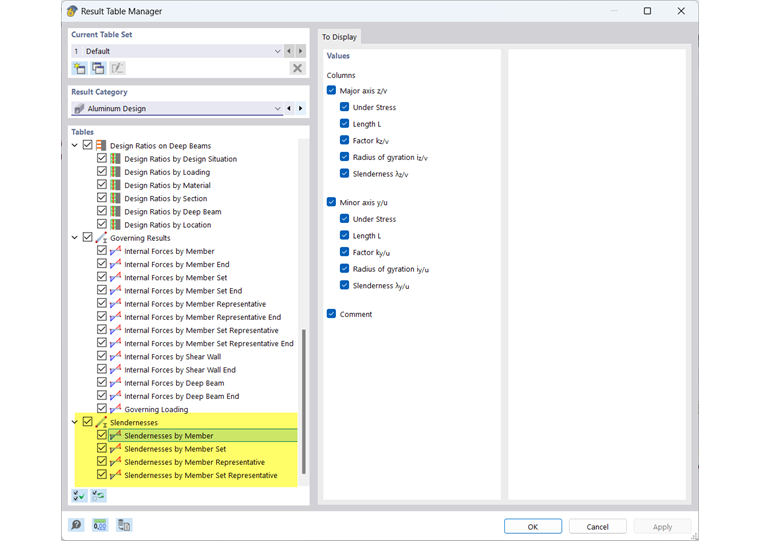

Par défaut, les tableaux de résultats de l’élancement sont désactivés, mais vous pouvez les activer dans le Gestionnaire du tableau de résultats (bouton
dans les tableaux de résultats).
