Les raidisseurs transversaux de barre peuvent être pris en compte lors de la vérification de la résistance au cisaillement des plaques d'âme afin de limiter les panneaux de flambement. Aucune vérification supplémentaire, par exemple pour l'introduction de charges concentrées, n'est fournie.
Assignation à une barre ou à un ensemble de barres
Les raidisseurs transversaux de barre sont organisés dans RFEM et RSTAB comme un « Type pour les barres ». L'assignation des raidisseurs transversaux à une ou plusieurs barres peut donc être effectuée via la boîte de dialogue « Modifier la barre », le tableau d'entrées ou en les sélectionnant dans la boîte de dialogue des raidisseurs transversaux de barre. L'affectation est effectuée de la même manière que la procédure décrite au chapitre Types de calcul de l'aluminium .
De plus, il est possible d'assigner les raidisseurs transversaux de barre à un ensemble de barres. La position relative des types de raidisseurs est ensuite liée à la longueur de l'ensemble de barres. Notez que les raidisseurs transversaux de barre peuvent être assignés soit à la barre, soit à l'ensemble de barres de niveau supérieur.
Type et position du raidisseur

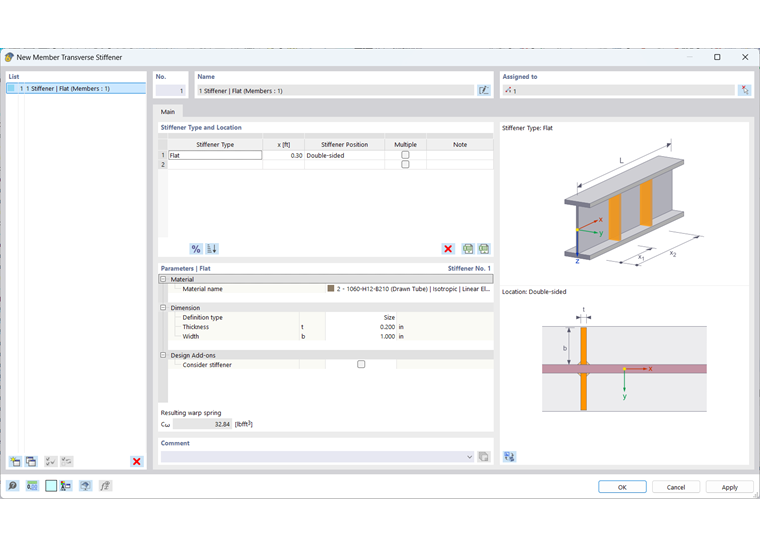

Dans la section Type et position du raidisseur, spécifiez tous les types de raidisseurs de la barre et leurs positions. Le bouton
permet de basculer entre l'entrée absolue et l'entrée relative de la position. Cliquez sur le bouton
pour trier la liste selon les positions.
Les types suivants sont actuellement disponibles :
- Raidisseurs plats
- Platine d'about au début et à la fin de la barre
- Sections en U
- Angle (assemblage des deux ailes à l'âme raidie)
- Assemblage des poteaux au début et à la fin de la barre
- Ressorts de gauchissement
Certains types de raidisseurs (tels que les raidisseurs plats) nécessitent que vous entriez la position du raidisseur (gauche, droite ou les deux côtés). La direction négative y est alors considérée comme le côté gauche.

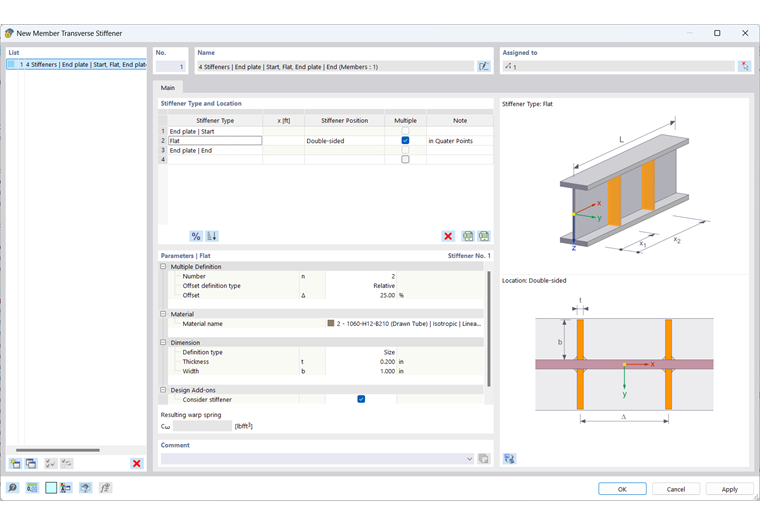

Cochez la case « Multiple » pour ajouter d'autres raidisseurs du même type à la poutre. Vous pouvez maintenant spécifier le nombre de raidisseurs et le décalage des répétitions dans les paramètres.
paramètres
Dans cette section de la boîte de dialogue, vous définissez les propriétés essentielles de chaque type de raidisseur. Dans la plupart des cas, des informations sur le matériau et les dimensions du raidisseur sont nécessaires.
Pour inclure un raidisseur dans le module complémentaire, cochez la case « Considérer le raidisseur dans le module complémentaire de vérification ». Selon la norme de calcul sélectionnée, cette option n'est pas disponible pour tous les types de raidisseurs. Il pourrait être nécessaire de classer le raidisseur selon sa plasticité.
Ressort de gauchissement
Si le module complémentaire Flambement par flexion-torsion (7 degrés de liberté) est activé, les raidisseurs transversaux de barre sont utilisés pour définir les maintiens de gauchissement lors du calcul de barres à 7 degrés de liberté. Vous trouverez plus d'informations à ce sujet dans le chapitre Raidisseurs transversaux de barre du manuel pour ce module complémentaire.
Lors de l'utilisation des raidisseurs transversaux de barre pour la vérification dans la vérification de l'aluminium, la rigidité du ressort de chaîne qui en résulte n'est utilisée qu'à titre d'information. Un transfert automatique vers les fenêtres d'entrée des appuis nodaux dans la boîte de dialogue {%/000572 Longueurs efficaces]] n'a pas lieu.
