Irrigidimenti trasversali delle aste

Gli irrigidimenti trasversali della barra possono essere presi in considerazione quando si verifica la resistenza a taglio delle piastre dell'anima al fine di limitare i campi di instabilità. Non sono state fornite ulteriori verifiche, ad esempio per l'introduzione di carichi concentrati.

Assegnazione all'asta o al set di aste

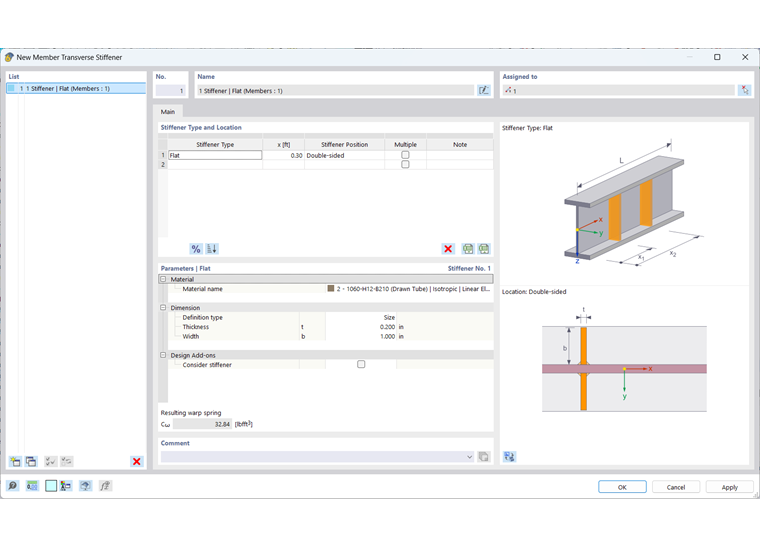

Gli irrigidimenti trasversali delle aste sono organizzati in RFEM e RSTAB come tipo ' per le aste '. L'assegnazione degli irrigidimenti trasversali dell'asta ad una o più aste può quindi essere eseguita tramite la finestra di dialogo di modifica dell'asta, la selezione dalla finestra di dialogo dell'irrigidimento trasversale dell'asta o tramite la tabella di input. L'assegnazione viene eseguita in modo analogo alla procedura descritta nel capitolo Tipi per la verifica alluminio .

Inoltre, è possibile assegnare irrigidimenti trasversali a un set di aste. La posizione relativa dei tipi di irrigidimento è quindi correlata alla lunghezza dell'intero set di aste. Notare che gli irrigidimenti trasversali dell'asta possono essere assegnati sia all'asta o al set di aste di livello superiore.

Tipo di irrigidimento e posizione

Nella sezione Tipo e posizione di irrigidimento, specificare tutti i tipi di irrigidimento e le loro posizioni. Con il pulsante Input relativo/assoluto è possibile passare dall'input assoluto e relativo per l'immissione della posizione. Con il pulsante Fascicola è possibile ordinare l'elenco in base alle posizioni.

Informazione

Le posizioni immesse si applicano a tutte le aste a cui sono assegnati gli irrigidimenti trasversali delle aste. Se le aste hanno lunghezze diverse, le specifiche della posizione assoluta e relativa differiscono. Quindi, non è possibile una conversione automatica.

Sono disponibili le seguenti tipologie:

  • Irrigidimenti piatti
  • Piastre d'estremità all'inizio e alla fine dell'asta
  • Profili a U
  • Profili angolari (collegamento di entrambe le gambe all'anima irrigidita)
  • Colonne collegate all'inizio e alla fine dell'asta
  • Molle ad arco

Alcuni tipi di irrigidimento (come gli irrigidimenti piatti) richiedono l'immissione della posizione dell'irrigidimento (sinistra, destra o entrambi i lati). Il lato sinistro è considerato come il lato che si trova nella direzione y negativa .

Attivare la casella di controllo 'Multiplo' per aggiungere più irrigidimenti dello stesso tipo alla trave. Ora è possibile specificare il numero di irrigidimenti e la spaziatura delle ripetizioni nei parametri.

Parametri

In questa sezione della finestra di dialogo, si definiscono le proprietà principali di ogni tipo di irrigidimento. Nella maggior parte dei casi, sono necessarie informazioni sul materiale e sulle dimensioni dell'irrigidimento.

Per includere un irrigidimento nella verifica nel add-on, selezionare la casella di controllo 'Includi nel add-on di progetto'. Questa non è disponibile per tutti i tipi di irrigidimento a seconda della norma di progetto selezionata. A seconda della norma di progetto selezionata, potrebbe essere necessaria una classificazione in relazione alla deformabilità dell'irrigidimento.

Importante

Solo gli irrigidimenti con casella di controllo attivata 'Considera nel add-on di verifica' sono presi in considerazione nella verifica.

molla di ingobbamento

Se l'add-on Torsione da ingobbamento è attivato (7 gradi di libertà), gli irrigidimenti trasversali dell'asta vengono utilizzati per definire le molle d'ingobbamento quando si calcolano le aste con 7 gradi di libertà. È possibile trovare ulteriori informazioni al riguardo nel capitolo irrigidimenti trasversali della barra des Manuale dell'add-on.

Informazione

Durante il calcolo delle aste con 6 gradi di libertà, gli irrigidimenti trasversali dell'asta non hanno alcuna influenza sulla rigidezza del sistema.

Quando si utilizzano gli irrigidimenti trasversali dell'asta per la verifica nella verifica in alluminio, la rigidezza della molla dell'ordito risultante visualizzata viene utilizzata solo come informazione. Un trasferimento automatico alle finestre di input dei vincoli esterni dei nodi nella finestra di dialogo Lunghezze libere d'inflessione non ha luogo.
