Příčné výztuhy prutů je možné zohlednit při posouzení smykové únosnosti plechů stojiny pro ohraničení polí boulení. Další ověřování, například pro stanovení osamělých břemen, se neprovádí.
Přiřazení prutu nebo sadě prutů
Příčné výztuhy prutů jsou v programech RFEM a RSTAB uspořádány jako 'Typ pro pruty'. Přiřazení příčných výztuh prutu jednomu nebo více prutům tak lze provést pomocí dialogu pro úpravu prutu, výběrem z dialogu příčných výztuh prutu nebo pomocí vstupní tabulky. Přiřazení probíhá analogicky k postupu popsanému v kapitole Typy pro posouzení hliníkových konstrukcí.
Kromě toho lze přiřadit příčné výztuhy také sadě prutů. Poměrná poloha typů výztuh se pak vztahuje k délce celé sady prutů. Je třeba si uvědomit, že příčné výztuhy prutu lze přiřadit buď prutu, nebo nadřazené sadě prutů.
Typ výztuhy a ploha

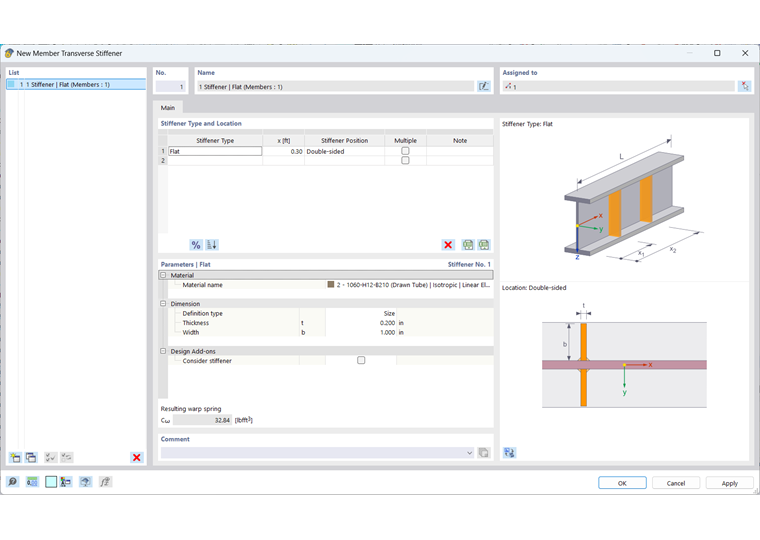

V sekci Typ výztuhy a poloha je třeba zadat všechny typy výztuh a jejich polohy. Tlačítkem
lze přepínat mezi absolutním a relativním zadáním polohy. Pomocí tlačítka
lze seznam seřadit podle pozic.
V současnosti jsou k dispozici následující typy:
- Ploché výztuhy
- Čelní desky na začátku a na konci prutu
- U-profily
- Úhlové profily (připojení obou ramen k vyztužené stojině)
- Připojené sloupy na začátku a na konci prutu
- Deplanační pružiny
Některé typy výztuh (např. ploché výztuhy) vyžadují zadání polohy výztuhy (vlevo, vpravo nebo na obou stranách). Za levou stranu se považuje strana ležící ve záporném směru y.

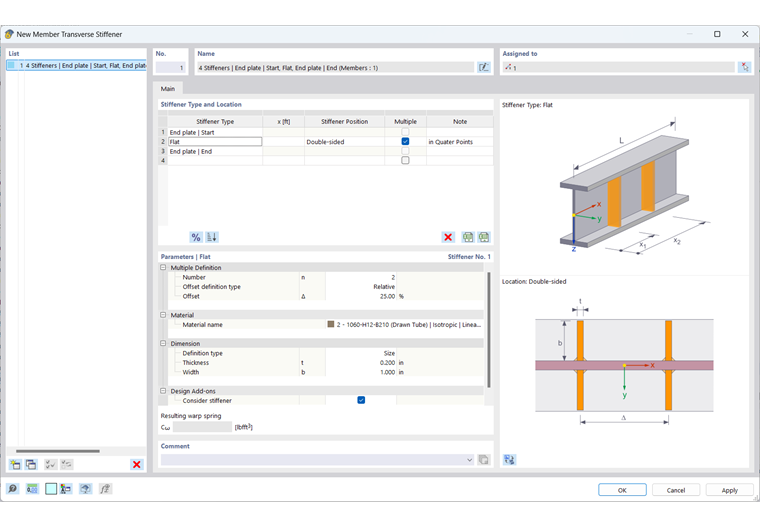

Zaškrtnutím políčka 'Vícenásobné' lze na nosník přidat další výztuhy stejného typu. Nyní lze v parametrech zadat počet výztuh a vzdálenost mezi opakováními.
Parametry
V této sekci dialogu se definují hlavní vlastnosti jednotlivých typů výztuh. Ve většině případů to vyžaduje informace o materiálu a rozměrech výztuhy.
Chcete-li do posouzení v addonu zahrnout výztuhy, zaškrtněte políčko 'Zohlednit v návrhovém addonu'. V závislosti na zvolené návrhové normě toto není k dispozici u všech typů výztuh. V závislosti na zvolené návrhové normě může být nutné provést klasifikaci s ohledem na deformovatelnost výztuhy.
Výsledná deplanační pružina
Pokud je aktivován addon Vázané kroucení (7 stupňů volnosti), pak se při výpočtu prutů se 7 stupni volnosti používají příčné výztuhy prutů k definování deplanačních pružin. Další informace najdete v kapitole Příčné výztuhy manuálu addonu.
Při použití příčných výztuh prutů pro posouzení v hliníkovém posouzení slouží pouze pro informaci zobrazená výsledná tuhost deplanačních pružin. Automatický přenos do vstupních dialogů uzlových podpor v dialogu Vzpěrné délky neproběhne.
