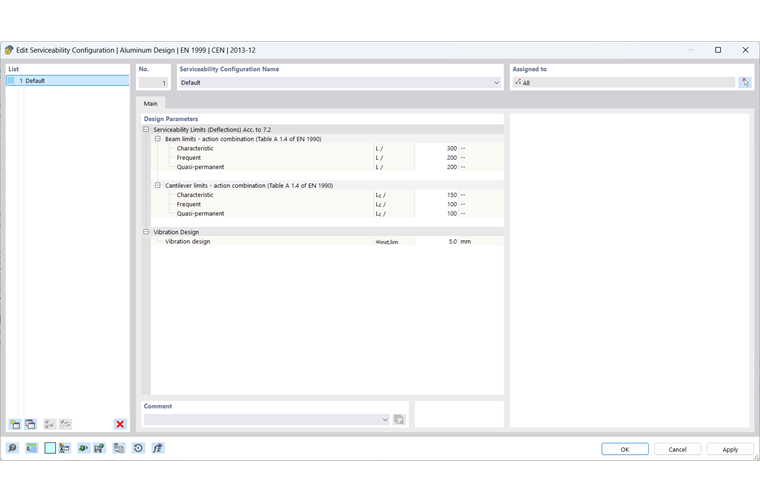

Pomocí Konfigurace mezního stavu použitelnosti přiřaďte k objektu kontrolované mezní hodnoty pro posouzení. Základní strukturu dialogu pro konfiguraci posouzení a možnost jejich přiřazení jednotlivým objektům popisujeme v kapitole # extbookmark manual |configs|Popis hliníkového posouzení #.
Mezní hodnoty použitelnosti
Mezní hodnoty průhybu se zadávají jako podíl referenční délky. Rozlišuje se přitom mezi nosníkem na obou stranách a konzolou. V závislosti na zvoleném typu v záložce Podpora průhybu a posouzení se při posouzení ověří příslušná mezní hodnota. Referenční délku je třeba zadat také v registru Podpora průhybu a posouzení objektů.
V závislosti na zvolené návrhové normě jsou k dispozici různé typy návrhových situací pro posouzení mezního stavu použitelnosti. V těchto případech lze pro každý z typů kombinací stanovit samostatnou mezní hodnotu. Při posouzení podle EN 1999-1-1 se například rozlišuje mezi kombinacemi charakteristickými, častými a kvazistálými. Mezní hodnoty uložené v normových hodnotách pro EN 1999-1-1 jsou zpočátku pouze návrhové, protože v samotné normě nejsou stanoveny žádné pevné mezní hodnoty.
Posouzení kmitání (pouze pro EN 1999-1-1)
Zadání omezení pro posouzení kmitání Vám umožňuje jednoduchou kontrolu amplitudy kmitání. Během posouzení se kontrolují všechny návrhové situace kategorie 'Vibrace' (výběr je v tabulce návrhových situací ). Předpokládá se, že se jedná o odpovídající kombinace zatížení nebo kombinace výsledků, které obsahují maximální hodnoty amplitud kmitání ve formě průhybů. Ty se porovnají se zadanou mezní hodnotou.
