Příčné svary prutů

Lokální redukci pevnosti v HAZ vlivem příčných svarů lze zohlednit při posouzení podle EN 1999-1-1. Für andere Bemessungsnormen wird die Entfestigung durch Quernähte nicht berücksichtigt.

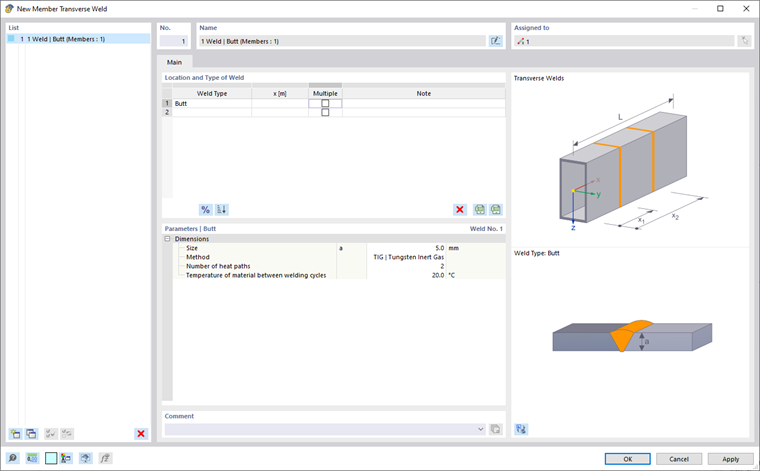

Die Eingabe der Anordnung und Ausbildung der Quernähte ist über die Zuweisung einer Stabquernaht möglich.

Umístění a typ svaru

Es stehen Kehl- und Stumpfnaht als Schweißnahttypen zur Auswahl. Die Quernähte können für verschiedene Stellen entlang des Stabes oder Stabsatzes definiert werden. Za tímto účelem se definuje určitá poloha pomocí absolutního nebo relativního zadání. Mit der Schaltfläche Relativní/absolutní zadání können Sie zwischen der relativen und absoluten Eingabe der Längen wechseln. Auch eine Mehrfachdefinition für die schnellere Eingabe wiederkehrender Quernähte in einem bestimmten Abstand ist möglich.

Für eine bessere Übersicht können Sie mit der Schaltfläche Kompletovat alle definierten Quernähte in der Tabelle nach der Stelle aufsteigend sortieren.

Parametry

V této sekci jsou definovány parametry svaru pro vybrané místo. Wird die Mehrfachdefinition gewählt, so erfolgt hier die Eingabe von Anzahl und Abstand der Quernähte. I v tomto případě lze vzdálenost zadat jako absolutní nebo relativní.

Für die Schweißnaht sind die Nahtdicke und das Schweißverfahren zu definieren. Vybrat si můžeme mezi metodami MIG a TIG. Des Weiteren ist die Anzahl der Wege zur Wärmeableitung und die Temperatur anzugeben.

Grafické znázornění

V navigátoru Zobrazit je možné aktivovat grafické zobrazení příčných svarů. U prutů a sad prutů, kterým je přiřazen příčný svar, se v místech příčných svarů zobrazí ohraničení průřezu.
