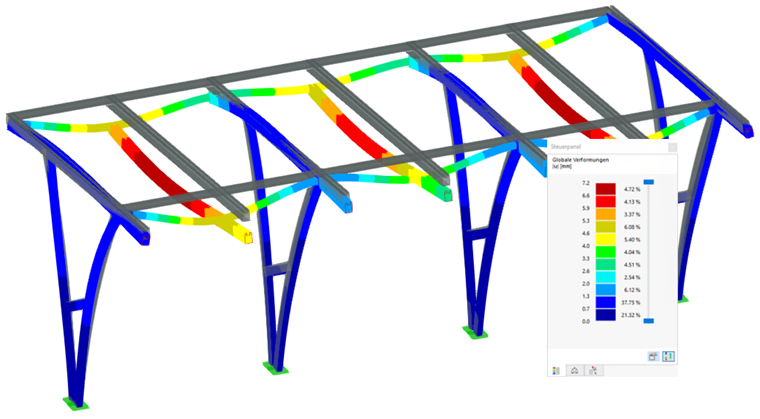

Addon Posouzení hliníkových konstrukcí umožňuje posuzovat hliníkové pruty podle různých návrhových norem. Provádí posouzení únosnosti průřezu, stability a použitelnosti. Zadání a vyhodnocení výsledků jsou kompletně integrovány do uživatelského prostředí MKP programu RFEM a programu RSTAB pro posouzení prutových konstrukcí.
Tento manuál popisuje addon Posouzení hliníkových konstrukcí pro programy RFEM 6 a RSTAB 9.
Databáze znalostí
Addon Posouzení hliníkových konstrukcí vám nabízí ještě více možností. Je zde možné posuzovat také obecné průřezy, které nejsou předem definovány v databázi průřezů. Vytvořte například průřez pomocí programu RSECTION a poté ho importujte do programu RFEM/RSTAB. V závislosti na použité normě lze vybírat z různých formátů posouzení. Patří sem například posouzení srovnávacího napětí.
Ist zudem eine Lizenz für RSECTION und „Effektive Querschnitte“ vorhanden, so können Sie die Nachweise auch unter Berücksichtigung der effektiven Querschnittswerte nach EN 1999-1-1 führen.
Jistě víte, že při spojování prvků namáhaných v tahu šroubovými spoji musíte při posouzení únosnosti zohlednit oslabení průřezu vyvrtáním otvorů pro šrouby. I pro takové případy mají programy pro statické výpočty řešení. V addonu Posouzení hliníkových konstrukcí můžete zadat lokální oslabení průřezu prutu. Redukci průřezu můžete zadat jako absolutní hodnotu nebo v procentech z celkové plochy na všech relevantních místech.
Addon Vázané kroucení (7 stupňů volnosti) vám umožňuje počítat prutové konstrukce v programech RFEM a RSTAB se zohledněním deplanace průřezu. Všechny vnitřní síly (N, Vu, Vv, Mt,pri, Mt,sec, Mu, Mv, Mω), které jste takto stanovili, můžete zohlednit při posouzení srovnávacího napětí v Posouzení hliníkových konstrukcí. Pozor: Tato funkce není v současnosti dostupná pro návrhovou normu ADM 2020.
Stanovili jste součinitele kritického zatížení pro posouzení stability pomocí interního řešiče vlastních čísel addonu? V takovém případě můžete jako výsledek zobrazit v programu rozhodující vlastní tvar posuzovaného objektu.
