Konfigurace mezního stavu únosnosti

V tomto dialogu zadáte základní údaje pro posouzení mezního stavu únosnosti. Základní struktura dialogu pro návrhové konfigurace a možnost jejich přiřazení jednotlivým objektům jsou popsány v kapitole Aluminiumbemessung beschrieben.

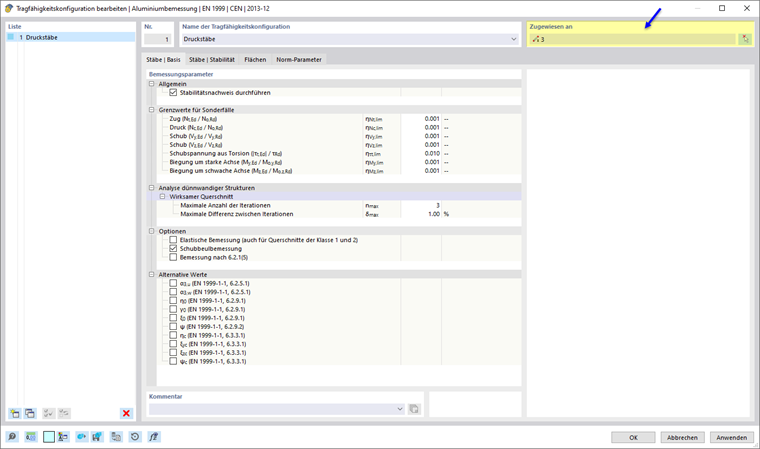

Dialog 'Úprava konfigurace nosnosti', posouzení hliníku podle EN 1999

Základní údaje

V záložce Základní údaje lze provést různá nastavení, která mají vliv na posouzení hliníku.

Obecné

Pomocí zaškrtávacího políčka 'Provést posouzení stability' lze kromě posouzení průřezu provést také posouzení stability. Deaktivieren Sie dieses Kontrollkästchen, wenn Sie keinen Stabilitätsnachweis führen möchten oder die Stabilitätseffekte bereits in der Schnittgrößenermittlung berücksichtigt haben (zum Beispiel Berechnung nach Theorie II. oder III. Ordnung mit Imperfektionen und/oder Steifigkeitsreduktion, Zulässigkeit und weitere Einstellungen je nach Bemessungsnorm).
Ist die Stabilitätsanalyse aktiviert, so sind zum Nachweis Knicklängen für die jeweiligen Objekte festzulegen. Sind diese nicht zugeordnet, so wird Ihnen eine Warnmeldung in der Ergebnistabelle Fehler & Warnungen ausgegeben. Pruty typu lano a tahové pruty jsou z tohoto upozornění vyloučeny, protože podle definice mohou vznikat pouze tahové síly, a proto není třeba provádět žádné posouzení stability.

Mezní hodnoty pro speciální případy

Die häufig auf eine Handrechnung ausgelegten Bemessungsnormen ermöglichen Nachweisformeln oder Interaktionsbedingungen häufig nur für bestimmte Schnittgrößenkombinationen. Im Rahmen der Tragwerksberechnung am 3D-Modell erhält man häufig auch kleine Werte für Schnittgrößen, die zwar für die Tragfähigkeit aus ingenieurmäßiger Sicht nicht von Bedeutung sind, jedoch bei strenger Beachtung der Bemessungsnorm bestimmte Nachweise verhindern oder die Nutzung von ungünstigeren Interaktionsformeln erzwingen. Volba Mezní hodnoty pro speciální případy proto nabízí jednoduchý a transparentní způsob, jak zanedbat určité vnitřní síly při posouzení a obejít tak výše uvedené problémy.

Zadání se provádí tak, že se uvede podíl plastického únosnosti průřezu, který se stanoví zjednodušeně na základě průřezových charakteristik. Nejedná se o normativně upravené návrhové únosnosti, a proto se nezohledňují normativně specifické předpisy (např. pro klasifikaci průřezů), protože to neodpovídá účelu stanovení mezních hodnot. Proto byste měli pro zkušební účely používat pouze vysoké mezní hodnoty.

Pokud se vnitřní síla nachází v rozmezí mezních hodnot, pak již není upozornění, že byla nyní zanedbána. In den Nachweisdetails ermöglicht Ihnen der Kommentar 'Vernachlässigbar' hinter der jeweiligen Schnittgröße eine einfache Möglichkeit der Überprüfung, welche Schnittgrößen aufgrund der Grenzwerteinstellungen vernachlässigt und beim Nachweis nicht berücksichtigt wurden. Pokud jsou všechny vnitřní síly v jednom bodě zanedbatelné, zobrazí se pouze ověření kontroly zanedbatelných vnitřních sil.

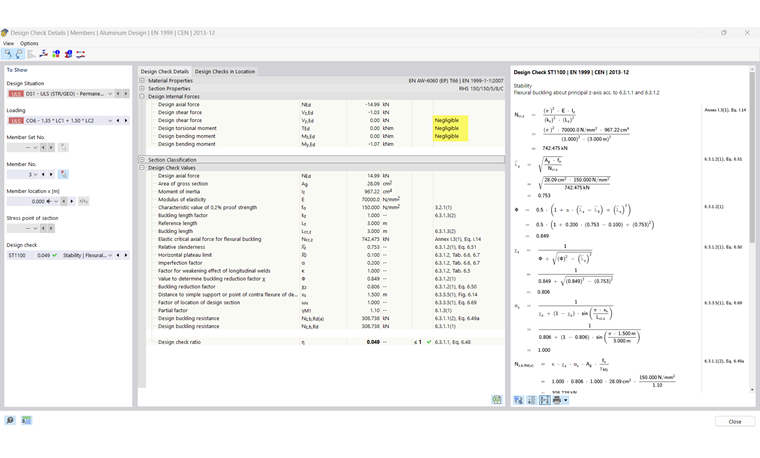

Aluminiumbemessung - Podrobnosti o důkazech pro zanedbatelné řezné velikosti

Haben Sie das Add-On Wölbkrafttorsion (7 Freiheitsgrade) aktiviert, so ist für manche Bemessungsnormen auch ein Grenzwert für das Bimoment und die Schubspannungen aus sekundärer Torsion verfügbar.

Další možnosti

V závislosti na zvolené návrhové normě jsou v konfiguraci únosnosti k dispozici další možnosti. Beispiele hierfür sind die Aktivierung eines elastischen Querschnittsnachweis für alle Querschnitte, alternative Werte für Formfaktoren und Exponenten in Interaktionsformeln oder weitere Detaileinstellung zum lokalen Beulen oder Schubbeulnachweis.

Stabilita

Záložka Stabilita je k dispozici, pokud je v záložce Základní údaje aktivováno posouzení stability. V závislosti na zvolené normě posouzení lze definovat další nastavení pro posouzení stability.

Místo působení zatížení

Pokud působí smyková zatížení, je důležité v profilu stanovit, kde tyto síly působí: Je nach Lastangriff können Querlasten stabilisierend oder destabilisierend wirken und so das kritische Moment für Biegedrillknicken M_cr maßgeblich beeinflussen.

Další možnosti

V závislosti na zvolené normě posouzení jsou k dispozici další nastavení, jako například alternativní metody stanovení štíhlosti.

Parametry normy

Für die Bemessungsnorm EN 1999 werden im Register Norm-Parameter alle relevanten Beiwerte entsprechend des gewählten Nationalen Anhangs aufgelistet. Pro zadání uživatelsky definované hodnoty je třeba ji upravit v příslušném vstupním poli. Nutzen Sie die Schaltfläche um die Werte wieder auf die Standardwerte des gewählten Nationalen Anhangs zurückzusetzen.

Dialog "Úprava konfigurace nosnosti", záložka "Normativní parametry"
