Konfiguracje stanu granicznego nośności

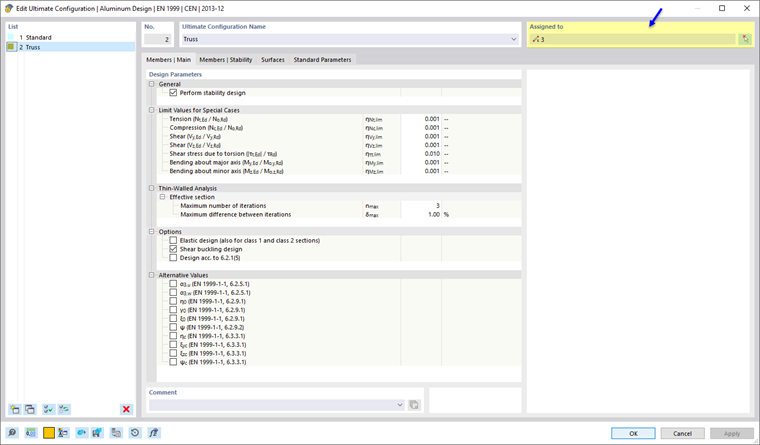

W tym oknie dialogowym należy wprowadzić podstawowe dane dla obliczenia stanu granicznego nośności. Podstawowa struktura okna dialogowego do obliczeń konfiguracji oraz możliwość przypisania ich do poszczególnych obiektów zostały opisane w rozdziale Aluminiumbemessung beschrieben.

Ważne

Specyfikacje w ramach konfiguracji stanu granicznego nośności dotyczą wszystkich obiektów, do których ta konfiguracja jest przypisana. Jeżeli do projektowanego obiektu nie jest przypisana konfiguracja nośności, nie jest one przeprowadzana dla tego obiektu.

Główne

Im Register Basis können Sie diverse Einstellungen vornehmen, die einen Einfluss auf die Nachweise der Aluminiumbemessung haben.

Ogólne informacje

Pole wyboru 'Przeprowadź analizę stateczności' określa, czy oprócz kontroli obliczeń przekrojów dodatkowo mają być przeprowadzane kontrole stateczności. Aktywuj to pole wyboru, jeżeli nie chcesz przeprowadzać analizy stateczności lub jeżeli wpływ stateczności został już uwzględniony przy określaniu sił wewnętrznych (np. obliczenia według teorii drugiego rzędu lub według analizy dużych odkształceń z uwzględnieniem imperfekcji i/lub redukcji sztywności, dopuszczalności i innych ustawień w zależności od normy obliczeniowej).
Ist die Stabilitätsanalyse aktiviert, so sind zum Nachweis Knicklängen für die jeweiligen Objekte festzulegen. Sind diese nicht zugeordnet, so wird Ihnen eine Warnmeldung in der Ergebnistabelle Fehler & Warnungen ausgegeben. To ostrzeżenie nie obejmuje prętów kablowych i rozciąganych, ponieważ z definicji mogą wystąpić tylko siły rozciągające i dlatego nie jest wymagana analiza stateczności.

Wartości graniczne dla szczególnych przypadków

Normy obliczeniowe, zazwyczaj oparte na obliczeniach ręcznych, często dopuszczają wzory obliczeniowe lub warunki interakcji tylko dla określonych kombinacji sił wewnętrznych. W ramach obliczeń konstrukcyjnych na modelu 3D często uzyskuje się również niewielkie wartości sił wewnętrznych, które z inżynierskiego punktu widzenia nie mają znaczenia dla nośności, ale uniemożliwiają pewne weryfikacje lub wymuszają stosowanie mniej korzystnych wzorów interakcji, jeśli norma projektowa jest ściśle przestrzegana. Dlatego dzięki opcji Wartości graniczne dla przypadków specjalnych oferujemy prosty i przejrzysty sposób na pominięcie określonych sił wewnętrznych w obliczeniach i uniknięcie problemów wymienionych powyżej.

Informacje

Ustawienia wartości granicznych nie są oparte na przepisach objętych normą.

Definicja odbywa się poprzez określenie części nośności plastycznej przekroju, która jest wyznaczana w sposób uproszczony poprzez właściwości przekroju. Nie są to nośności obliczeniowe regulowane normami, dlatego przepisy specyficzne dla normy (np. dotyczące klasyfikacji przekrojów) nie są brane pod uwagę, ponieważ nie jest to zgodne z celem określania wartości granicznej. Dlatego do celów testowych należy stosować tylko górne wartości graniczne.

Jeżeli siła wewnętrzna mieści się w zakresie wartości granicznych, nie pojawia się ostrzeżenie, że została ona pominięta. In den Nachweisdetails ermöglicht Ihnen der Kommentar 'Vernachlässigbar' hinter der jeweiligen Schnittgröße eine einfache Möglichkeit der Überprüfung, welche Schnittgrößen aufgrund der Grenzwerteinstellungen vernachlässigt und beim Nachweis nicht berücksichtigt wurden. Jeżeli w jednym punkcie wszystkie siły wewnętrzne są pomijalne, w tym miejscu wyświetlana jest kontrola obliczeń pomijalnych sił wewnętrznych.

W przypadku aktywacji rozszerzenia Skręcanie skrępowane (7 stopni swobody), wartość graniczna dla bimomentu i naprężeń ścinających od wtórnego skręcania jest również dostępna dla niektórych norm.

Więcej opcji

W zależności od wybranej normy obliczeniowej, w konfiguracji nośności dostępne są dalsze opcje. Beispiele hierfür sind die Aktivierung eines elastischen Querschnittsnachweis für alle Querschnitte, alternative Werte für Formfaktoren und Exponenten in Interaktionsformeln oder weitere Detaileinstellung zum lokalen Beulen oder Schubbeulnachweis.

Stateczność

Zakładka Stateczność jest dostępna, jeżeli w zakładce Podstawowe aktywowana jest analiza stateczności. W zależności od wybranej normy obliczeniowej można zdefiniować dalsze ustawienia dla analizy stateczności.

punkt przyłożenia obciążenia

Jeżeli występują obciążenia ścinające, ważne jest, aby zdefiniować punkt, w którym te siły działają na profil: Je nach Lastangriff können Querlasten stabilisierend oder destabilisierend wirken und so das kritische Moment für Biegedrillknicken Mcr maßgeblich beeinflussen.

Informacje

Ustawienie punktu przyłożenia obciążenia jest uwzględniane tylko w przypadku korzystania z solwera wartości własnych.

Więcej opcji

Je nach gewählter Bemessungsnorm stehen weitere Einstellungen wie alternative Verfahren zur Schlankheitsermittlung zur Verfügung.

parametry normowe

Für die Bemessungsnorm EN 1999 werden im Register Norm-Parameter alle relevanten Beiwerte entsprechend des gewählten Nationalen Anhangs aufgelistet. Wartość zdefiniowaną przez użytkownika można zdefiniować w odpowiednim polu tekstowym. Nutzen Sie die Schaltfläche Resetować do wartości domyślnych um die Werte wieder auf die Standardwerte des gewählten Nationalen Anhangs zurückzusetzen.
