Decydujące wyniki

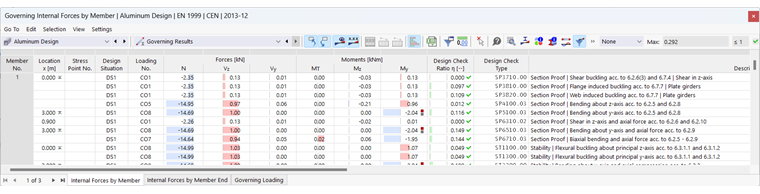

W tych tabelach można wyświetlić decydujące wyniki obliczeń i odpowiadające im siły wewnętrzne. Użytkownik ma do dyspozycji różne opcje sortowania (według prętów lub zbiorów prętów oraz końców prętów lub zbiorów prętów).

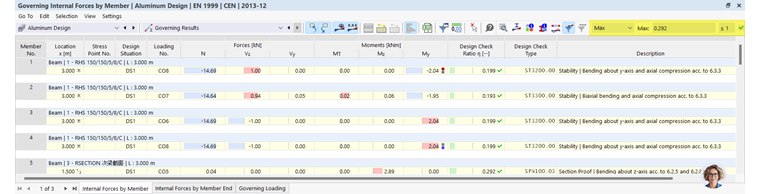

W tabelach najpierw przedstawiane są wszystkie dostępne obliczenia w rozpatrywanym miejscu. W tym celu program wyświetla siły wewnętrzne, które w danym sprawdzeniu powodują maksymalny stopień wykorzystania. Jeżeli w danym miejscu mają zostać wyświetlone tylko siły wewnętrzne należące do miarodajnych obliczeń, w filtrze wyników można wybrać 'Maks.'.

Siły wewnętrzne decydujące o obliczeniach na końcach prętów lub zbiorów prętów mogą być wskazówką, na przykład, która kombinacja obciążeń może być miarodajna w tym miejscu podczas obliczania połączenia.

W menadżerze tabel wyników dostępne są dodatkowe opcje filtrowania, na przykład według stanu granicznego (nośności lub użytkowalności) oraz typu sprawdzenia (przekroju lub stateczności).
