Panele usztywniające pręta

Za pomocą paneli usztywniających można określić podparcie boczne pręta lub zbioru prętów za pomocą takich elementów konstrukcyjnych, jak stężenia lub blachy trapezowe. Panel usztywniający w y jest uwzględniany przy określaniu momentu krytycznego sprężystości lub współczynnika obciążenia krytycznego dla zwichrzenia, jeżeli jest on określany za pomocą wewnętrznego solwera wartości własnych. Zostaje przy tym zastosowana sprężyna translacyjna, która jest stała na całej długości pręta lub zbioru prętów. Panel usztywniający pręta w z nie ma jednak wpływu na moment krytyczny zwichrzenia.

Typ definicji

Na liście dostępne są różne typy paneli usztywniających:

• Blacha trapezowa
• Stężenie
• Blacha trapezowa i stężenie
• Definiowanie S-prov

Blacha trapezowa

Do wyznaczenia sztywności panelu usztywniającego blachy trapezowej wymagane są następujące dane:

• Nazwa blachy trapezowej
• Rodzaj mocowania
• Długość panelu usztywniającego
• Długość belki
• Rozstaw rygli

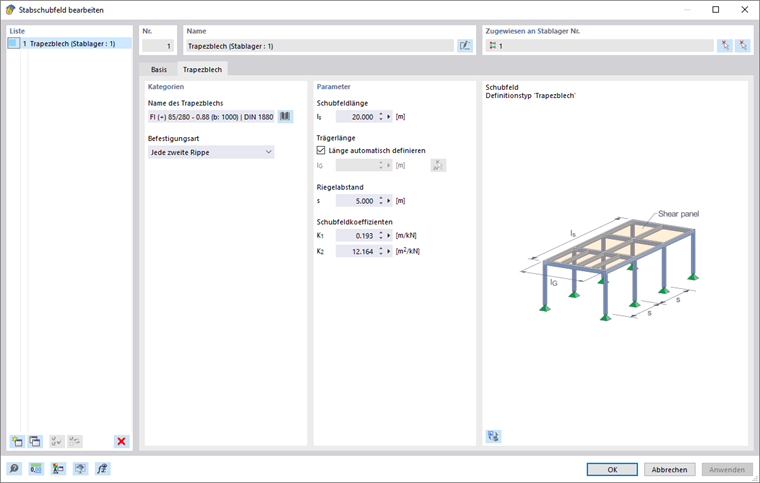

Blachę trapezową można wybrać z biblioteki za pomocą przycisku (patrz ilustracja Biblioteka przekrojów – Blacha trapezowa). Po wybraniu blachy trapezowej współczynniki panelu usztywniającego K₁ i K₂ zostają automatycznie przeniesione zgodnie z aprobatą. W razie potrzeby można je jednak również zmienić.

Rodzaj zamocowania blachy trapezowej wpływa na usztywnienie, jakie blacha zapewnia belce. Jeżeli blacha jest połączona z belką tylko w co drugiej fałdzie, sztywność zostaje zmniejszona o współczynnik 5.

Długość panelu usztywniającego i rozstaw rygli można wprowadzić ręcznie. Można to również zdefiniować graficznie, wybierając funkcję "Zmierz" za pomocą edytować. Następnie w oknie roboczym można wybrać dwa punkty przyciągania, aby zastosować odległość między nimi.

Długość belki jest pobierana automatycznie ze zbioru prętów lub prętów. W celu ręcznego zdefiniowania długości belki należy odznaczyć pole wyboru 'Zdefiniuj długość automatycznie'.

stężenia

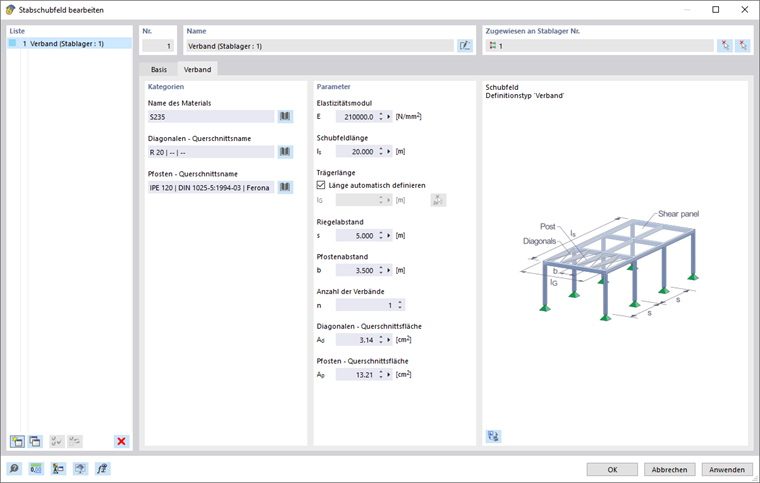

Do wyznaczenia sztywności panelu usztywniającego stężenia wymagane są następujące dane:

• Nazwa materiału
• Krzyżulce - nazwa przekroju
• Słupki - nazwa przekroju
• Długość panelu usztywniającego
• Długość belki
• Rozstaw rygli
• Rozstaw słupków
• Liczba stężeń

Materiał można wybrać z biblioteki, klikając przycisk (patrz ilustracja Biblioteka materiałów). Moduł sprężystości jest pobierany automatycznie z wybranego materiału. Można go jednak również zdefiniować ręcznie.

Pola przekroju krzyżulców i słupków najłatwiej zdefiniować, wybierając odpowiednie przekroje z biblioteki za pomocą edytować. Pole przekroju zostanie zaimportowane automatycznie. Wartość tę można również wprowadzić bezpośrednio.

Długość panelu usztywniającego oraz rozstaw rygli i słupków można wprowadzić ręcznie. Można to również zdefiniować graficznie, wybierając funkcję "Zmierz" za pomocą edytować. Następnie w oknie roboczym można wybrać dwa punkty przyciągania, aby zastosować odległość między nimi.

Długość belki jest pobierana automatycznie ze zbioru prętów lub prętów. W celu ręcznego zdefiniowania długości belki należy odznaczyć pole wyboru 'Zdefiniuj długość automatycznie'.

Ponadto należy wprowadzić liczbę stężeń stabilizujących płaszczyznę dachu.

Bacha trapezowa i stężenie

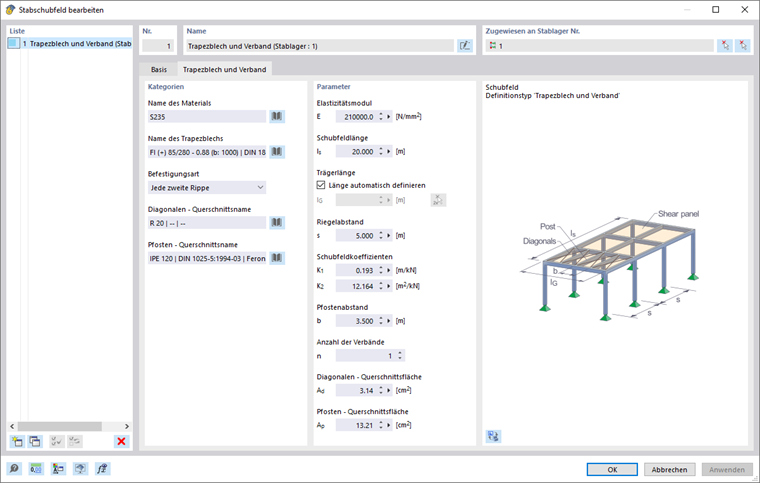

Typ panelu 'Blacha trapezowa i stężenie' stosuje się w celu uwzględnienia zarówno blachy trapezowej, jak i stężenia jako panelu usztywniającego.

Do wyznaczenia sztywności panelu usztywniającego wymagane są następujące dane:

• Nazwa materiału
• Nazwa blachy trapezowej
• Rodzaj mocowania
• Krzyżulce - nazwa przekroju
• Słupki - nazwa przekroju
• Długość panelu usztywniającego
• Długość belki
• Rozstaw rygli
• Rozstaw słupków
• Liczba stężeń

Opis parametrów znajduje się w rozdziałach Blacha trapezowa Blacha trapezowa oraz Stężenie.

Definiowanie S-prov

Sztywność panelu usztywniającego można również zdefiniować ręcznie. Wymagane są następujące dane:

• Sztywność panelu usztywniającego
• Długość belki

Długość belki jest pobierana automatycznie ze zbioru prętów lub prętów. W celu ręcznego zdefiniowania długości belki należy odznaczyć pole wyboru 'Zdefiniuj długość automatycznie'.

Przypisanie do pręta lub zbioru prętów

Panele usztywniające pręta można przydzielić do podpór prętowych. Za pomocą okna dialogowego edycji Pomoc techniczna . W tym celu należy wybrać fikcyjną sztywność "Panel usztywniający w y" lub "Panel usztywniający w z" na liście "Nieliniowość/Fikcyjne sztywności" w zakładce "Główne".

W zakładce „Panel usztywniający – y” lub „Panel usztywniający – z” można następnie przypisać żądany panel usztywniający.

Panel usztywniający pręta można również przypisać graficznie do podpora pręta w oknie dialogowym edycji panelu usztywniającego pręta, klikając przycisk edytować. Płyta usztywniająca musi być jednak już przypisana do podpora pręta.

Podpory prętowe ze zdefiniowanymi w nich panelami usztywniającymi są następnie przydzielane do prętów lub do nadrzędne zbiory prętów. Przydzielić podporę prętową za pomocą okna dialogowego edycji pręta lub zbioru prętów, wybierając opcję w oknie dialogowym Podpora prętowa lub za pomocą tabeli danych wejściowych.

Położenie panelu usztywniającego na przekroju

Położenie panelu usztywniającego na przekroju można określić w zakładce „Mimośród” w " Podpora prętowa”.

Dziewięć pól wyboru „Odniesienie“ symbolizuje charakterystyczne miejsca na przekroju. Środkowy punkt stanowi środek ciężkości, a osiem punktów brzegowych stanowi przecięcie osi pręta y i z z liniami brzegowymi prostokąta opisującego przekrój.

Oprócz dziewięciu pól wyboru jako punktów odniesienia można również użyć środka ciężkości i środka ścinania.

"Odsunięcie" można zdefiniować ręcznie w poniższych polach. Odległości odnoszą się do lokalnych osi pręta y i z.

Panel usztywniający jest umieszczany przy użyciu odsunięcia o zdefiniowanej odległości od wybranego punktu odniesienia przekroju.
