Do wymiarowania elementów konstrukcyjnych można wykorzystać pręty i zbiory prętów. Podczas gdy do obliczeń przekroju zazwyczaj wystarczające jest zastosowanie prętów, do sprawdzenia stateczności często konieczne są zbiory prętów. Podręcznik programu RFEM opisuje w rozdziale tworzenie zbiorów prętów tworzenie i właściwości zbiorów prętów, w tym w rozdziale wyjaśniono ich znaczenie dla wymiarowania aluminium.
Zastosowanie zbiorów prętów
W szczególności w przypadku analizy stateczności konieczne jest użycie zbioru prętów w celu prawidłowego określenia obciążenia krytycznego dla analizy zwichrzenia lub uwzględnienia całej długości elementu jako długości wyboczeniowej. W przypadku prętów uwzględniana jest długość danego pręta; wymiarowanie elementu obejmujące wszystkie pręty zazwyczaj jest możliwe tylko przy użyciu zbiorów prętów. Węzły pomiędzy prętami zbioru prętów mogą być traktowane jako węzły pośrednie w oknie dialogowym Długości efektywne.
Alternatywnie, podczas modelowania z użyciem prętów ciągłych i # extbookmark manual |image020916|węzły na prętach#, by poprawnie przeprowadzić analizę stateczności bez zbiorów prętów.
Zgodnie z tą aplikacją w analizie stateczności można obliczać tylko zbiór prętów typu 'Pręty ciągłe', a nie zbiór prętów typu 'Grupa prętów'.
Pręt lub zbiór prętów
Pręty, które są częścią zbioru prętów, można wymiarować albo jako pręt albo przy użyciu zbioru prętów. W celu uniknięcia sprzecznych wpisów i wyników w przypadku wymiarowania zbiorów prętów należące do zbiorów pręty są automatycznie dezaktywowane. Podczas wymiarowania prętów automatycznie dezaktywowane są skojarzone zbiory prętów. Można to już zobaczyć w tabeli danych wejściowych obiektów, które mają zostać zaprojektowane przez obiekty wymienione w kolumnie 'Nieprawidłowy/dezaktywowany'.
W tabeli wyników Nieprawidłowy/dezaktywowany dla wszystkich wybranych do obliczeń prętów, które zostały zaprojektowane za pomocą zbioru prętów, zostaną one zdezaktywowane (patrz rozdział dotyczący tabeli wyników # extbookmark instrukcja |not-valid-deactivated|Nieprawidłowe/zdezaktywowane#). Odpowiedni komunikat wyświetlany jest także dla zbiorów prętów, jeśli nie są one wymiarowane.
Przypisanie właściwości obliczeniowych

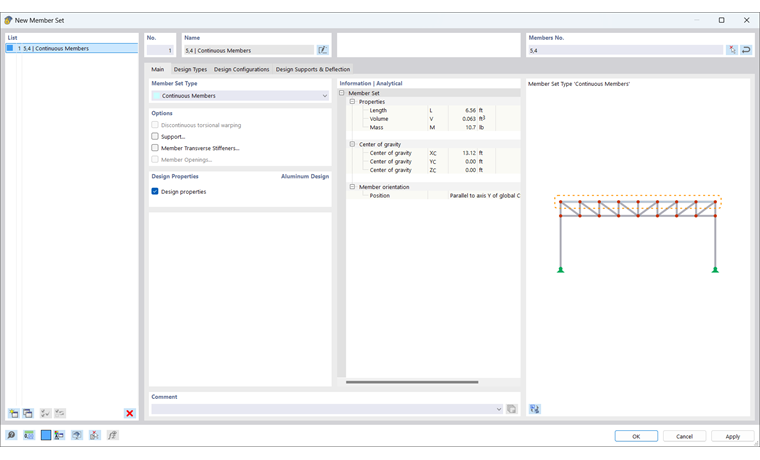

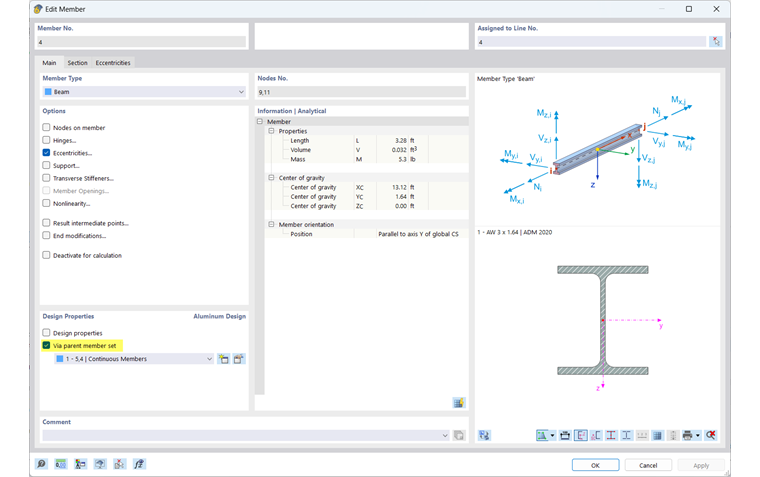

Do zaprojektowanych zbiorów prętów można przypisać te same konfiguracje obliczeniowe i typy obliczeń aluminiowych, co pręty. Ze względu na ograniczenie polegające na tym, że nigdy nie można wymiarować zbioru prętów i pręta jednocześnie, po aktywowaniu właściwości obliczeniowych wyświetlany jest komunikat, aby uniknąć sprzecznych informacji. Jeżeli do zbioru prętów zostają przypisane właściwości obliczeniowe, wszystkie zawarte w nim pręty otrzymują właściwość obliczeniową 'Za pomocą nadrzędnego zbioru prętów'.
Jeżeli zbiór prętów nie został jeszcze przypisany, można użyć przycisku
we właściwościach obliczeniowych pręta, aby utworzyć nowy zbiór prętów. Kliknięcie przycisku
powoduje przejście bezpośrednio do menu edycji nadrzędnego zbioru prętów.
