Pode utilizar barras e conjuntos de barras para o dimensionamento de componentes. Embora o uso de barras para verificações de secções seja geralmente suficiente, são geralmente necessários conjuntos de barras para verificações de estabilidade. O manual do RFEM descreve no capítulo conjuntos de barras a criação e as propriedades de conjuntos de barras, neste Neste capítulo, é explicado o seu significado para o dimensionamento de alumínio.
Utilização de conjuntos de barras
No caso de análises de estabilidade, é necessário utilizar um conjunto de barras para determinar corretamente a carga crítica para a análise de encurvadura por flexão-torção ou para considerar todo o comprimento da barra como comprimento de encurvadura. Para as barras, é considerado o respetivo comprimento da barra; via de regra, um dimensionamento de barra transversal de um componente só é possível com conjuntos de barras. Os nós entre as barras de um conjunto de barras podem ser considerados nós intermédios na caixa de diálogo Effective Lengths.
Em alternativa, ao modelar com barras contínuas e # extbookmark manual |imagem020916 |Nós de trabalho na barra # e a análise de estabilidade funciona sem conjuntos de barras.
De acordo com esta aplicação na análise de estabilidade, apenas pode dimensionar o tipo de conjuntos de barras "Barras contínuas" e não o tipo "Grupo de barras".
Qualquer barra ou conjunto de barras
As barras que fazem parte de um conjunto de barras podem ser dimensionadas como barra ou utilizando o conjunto de barras. Para evitar contradizer as entradas e os resultados, as barras associadas são desativadas automaticamente no caso de o dimensionamento de conjuntos de barras. Ao dimensionar barras, os conjuntos de barras associados são desativados automaticamente. Isso já pode ser visto na tabela de entrada dos objetos a serem dimensionados pelos objetos listados na coluna 'Inválido/Desativado'.
Na tabela de resultados Inválido/Desativado , é apresentada uma mensagem para todas as barras selecionadas para o dimensionamento que estão dimensionadas por um conjunto de barras e que, portanto, estão desativadas (ver capítulo Tabela de resultados # extbookmark manual |não-válido-desativado |Inválido/desativado #). Também é apresentada uma mensagem para os conjuntos de barras se não estiverem dimensionados.
Atribuição de propriedades de dimensionamento

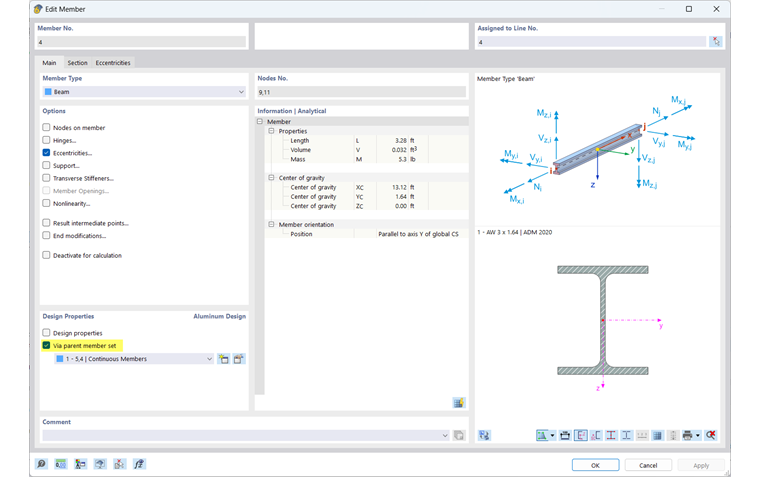

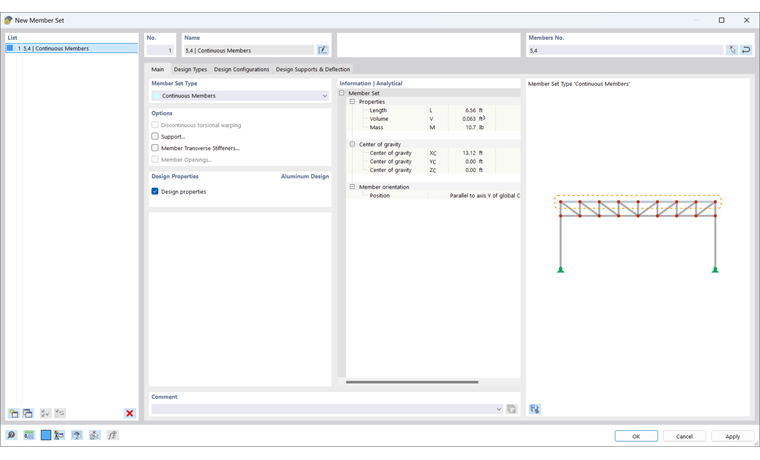

As mesmas configurações de dimensionamento e tipos de dimensionamento de alumínio que as barras podem ser atribuídas aos conjuntos de barras dimensionados. Devido à restrição de que nunca é possível dimensionar um conjunto de barras e uma barra ao mesmo tempo, aparece uma mensagem quando activa as propriedades de dimensionamento para evitar contradições de informação. Se as propriedades de dimensionamento estiverem atribuídas a um conjunto de barras, todas as barras incluídas obtêm a propriedade "Através de conjunto de barras principal".
Se ainda não atribuiu um conjunto de barras, pode utilizar o botão
nas propriedades de dimensionamento da barra para criar um novo conjunto de barras. Clicar no botão
leva-o diretamente ao menu de edição do conjunto de barras de nível superior.
