Os painéis de corte de barra permitem determinar o apoio lateral de uma barra ou conjunto de barras utilizando os componentes, tais como contraventamentos ou chapas perfiladas. Um painel de corte de barra em y é considerado para a determinação do momento elástico crítico ou do fator de carga crítica para a encurvadura por flexão-torção, se esta for determinada pelo solucionador de valores próprios interno. Aplica-se uma mola de translação constante sobre toda a barra ou conjunto de barras. No entanto, o painel de corte da barra em z não tem influência no momento crítico de encurvadura por flexão-torção.
Tipo de definição
Estão disponíveis vários tipos de painéis de corte para seleção na lista:
- {%7#Trapezoidal Chapa perfilada]]
- {%7#Contraventamento de reforço]]
- {%7#Trapezoidal Sheeting_ Brace Chapa trapezoidal e contraventamento]]
- {%>

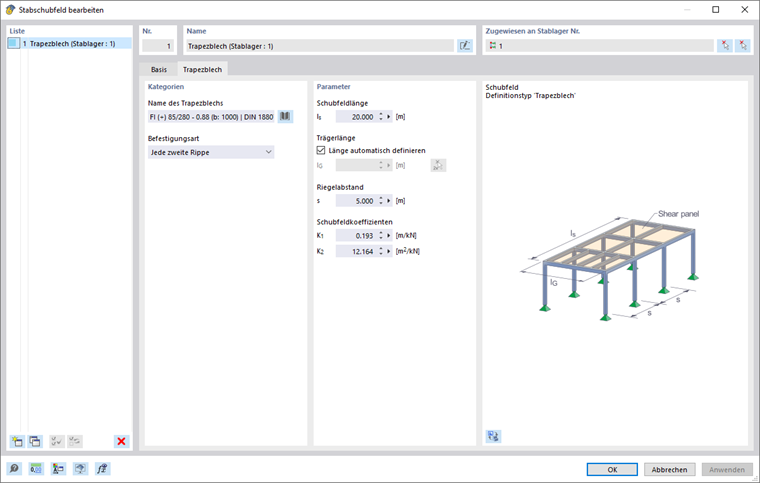

Chapas perfiladas
A seguinte informação é necessária para determinar a resistência do painel de corte da chapa perfilada:
- Nome de chapa perfilada
- Disposição de fixação
- Comprimento do painel de corte
- Comprimento da viga
- Espaçamento das vigas
A chapa perfilada pode ser selecionada na biblioteca através do comando
botão (ver a imagem {%>1 e K2 são transferidos automaticamente de acordo com a aprovação. No entanto, estes também podem ser alterados, se necessário.
O modo de fixação da secção trapezoidal afeta a rigidez ao corte que a chapa proporciona à viga. Se as chapas perfiladas estiverem fixadas apenas em cada uma das duas nervuras, a rigidez ao corte a ser aplicada é reduzida por um fator de 5.
Pode introduzir manualmente o comprimento do painel de corte e o espaçamento das vigas. Como alternativa, também pode ser definido graficamente através da função "Medir" com o botão
editar. Por fim, pode selecionar dois pontos de ajuste na janela de trabalho para adotar a distância entre eles.
O comprimento da viga é adotado automaticamente a partir da barra ou do conjunto de barras. Desative a caixa de seleção "Definir comprimento automaticamente" se pretende especificar o comprimento da viga manualmente.

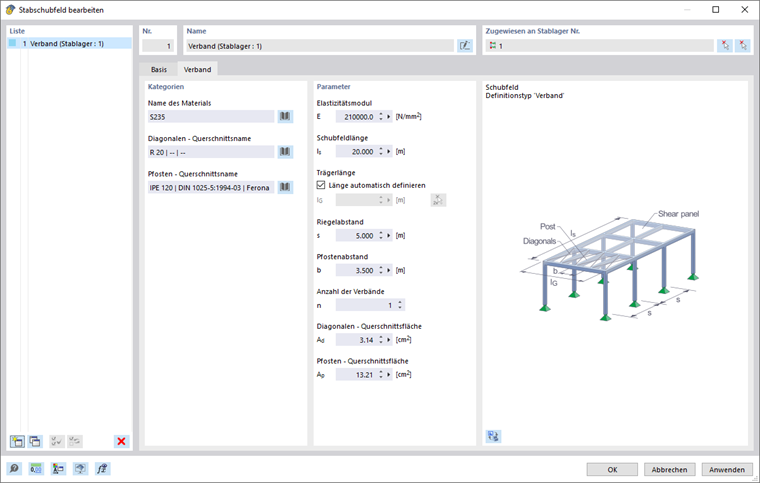

Reforço
A seguinte informação é necessária para determinar a rigidez do painel de corte de um contraventamento:
- Nome do material
- Diagonais – nome da secção
- Postes – nome da secção
- Comprimento do painel de corte
- Comprimento da viga
- Espaçamento das vigas
- Distância do poste
- Número de contraventamento
O material pode ser selecionado na biblioteca através do clique no
botão (ver a imagem {%>
A maneira mais fácil de definir as áreas de secção das diagonais e dos postes é seleccionar as respetivas secções na biblioteca através da função
editar. A superfície da secção é adotada automaticamente. Também pode introduzir este valor diretamente.
Pode introduzir manualmente o comprimento do painel de corte, o espaçamento entre vigas e postes. Como alternativa, também pode ser definido graficamente através da função "Medir" com o botão
editar. Por fim, pode selecionar dois pontos de ajuste na janela de trabalho para adotar a distância entre eles.
O comprimento da viga é adotado automaticamente a partir da barra ou do conjunto de barras. Desative a caixa de seleção "Definir comprimento automaticamente" se pretende especificar o comprimento da viga manualmente.
Além disso, é necessário introduzir o número de contraventamentos que estabilizam o nível da cobertura.

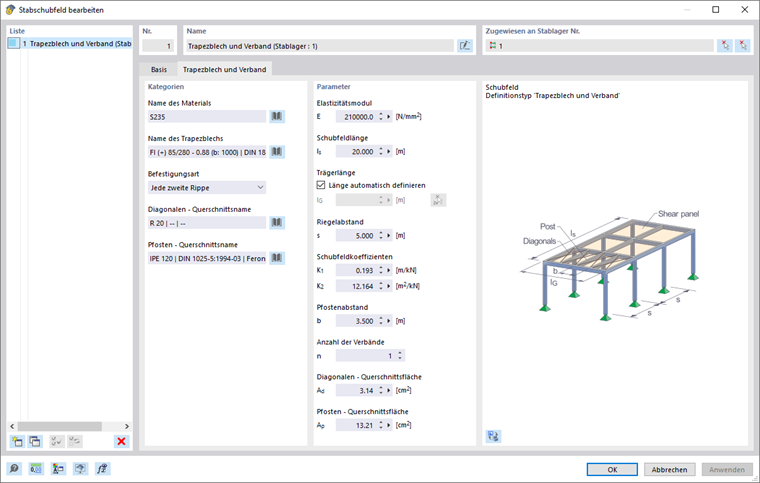

Chapa trapezoidal e contraventamento
Utilize o tipo de painel de corte "Chapas perfiladas e contraventamento" para considerar as chapas perfiladas e o contraventamento como painéis de corte.
A seguinte informação é necessária para determinar a resistência do painel de corte:
- Nome do material
- Nome de chapa perfilada
- Disposição de fixação
- Diagonais – nome da secção
- Postes – nome da secção
- Comprimento do painel de corte
- Comprimento da viga
- Espaçamento das vigas
- Distância do poste
- Número de contraventamento
Uma descrição dos parâmetros pode ser encontrada nas secções {%>de reforço.
Definir S-prov
Também é possível especificar manualmente a resistência do painel de corte. Para isso, são necessárias as seguintes informações:
- Rigidez do painel de corte
- Comprimento da viga
O comprimento da viga é adotado automaticamente a partir da barra ou do conjunto de barras. Desative a caixa de seleção "Definir comprimento automaticamente" se pretende especificar o comprimento da viga manualmente.
Atribuição a barra ou conjunto de barras
Os painéis de corte de barra podem ser atribuídos a {%}#/pt/download-e-informacao/documentos/manuais-online/rfem-6/000053 apoios de barra]]. Pode atribuir painéis de corte de barra a um ou mais {%}#/pt/download-e-informacao/documentos/manuais-online/rfem-6/000053 apoios de barra]] utilizando a caixa de diálogo de edição do {%}#/en-US/downloads-and-info/documents/online-manuals/rfem-6/000053support]]. Para fazer isso, selecione a rigidez fictícia "Painel de corte em y" ou "Painel de corte em z" na lista "Não linearidade/rigidezes fictícias" do separador "Geral".
No separador "Painel de corte – y" ou "Painel de corte – z", pode atribuir o painel de corte que pretende.
Também pode atribuir graficamente o painel de corte de barra a um {%}#/pt/download-e-informacao/documentos/manuais-online/rfem-6/000053 apoio de barra]] na caixa de diálogo de edição de o painel de corte de barra através do clique com
editar. No entanto, o painel de corte tem de estar já atribuído ao {%>
Os {%>barras ou às os conjuntos de barras de nível superior. Atribuir o {%>
Posição do painel de corte na secção
Pode especificar a posição do painel de corte na secção no separador "Excentricidade" da tabela {%>
Nove caixas de selecção na "Referência" simbolizam posições distintas na secção. O ponto no meio representa o centro de gravidade e os oito pontos de borda representam as interseções dos eixos da barra y e z com as linhas de borda de um retângulo circunscrito à secção.
Além das nove caixas de selecção, também pode utilizar o centro de gravidade e o centro de corte como ponto de referência.
Pode definir o "desvio" manualmente nas caixas de texto abaixo. As distâncias referem-se aos eixos locais da barra y e z.
O painel de corte é posicionado utilizando o desvio da distância definida a partir do ponto de referência selecionado na secção.
