Materiais

Todos os materiais disponíveis no modelo são novamente listados nos dados de entrada do módulo de dimensionamento.

Materiais válidos

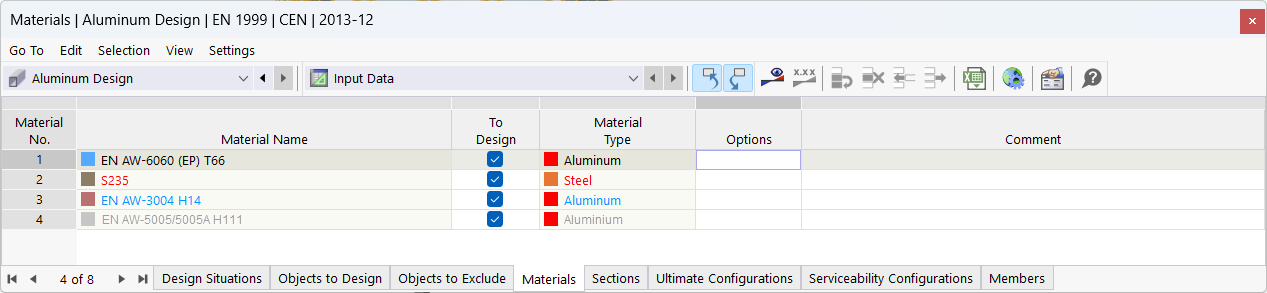

A cor da fonte dos materiais informa sobre a utilização e a validade do material no módulo de dimensionamento selecionado:

  • Azul = material não utilizado em todo o modelo
  • Vermelho = material não adequado para o dimensionamento no módulo ativo
  • Cinzento = as barras/conjuntos de barras com este material não estão selecionados para o dimensionamento no módulo ativo
  • preto = barras/conjuntos de barras com este material selecionado para dimensionamento no módulo ativo

No dimensionamento de alumínio, apenas são permitidos materiais do tipo Aluminium , caso contrário nem todos os parâmetros necessários para o dimensionamento são definidos (ver também o Capítulo 6/000034 Materiais no manual do RFEM).

Independentemente da seleção na caixa de seleção "Para dimensionamento", os objetos com materiais inválidos não são considerados no dimensionamento (uma classificação automática em "Não é válido/Desativado").

Remover materiais do dimensionamento

Para todos os materiais válidos, é possível desativar todos os objetos com este material desmarcando a caixa de seleção "Para dimensionamento". Assim, esses objetos são atribuídos à coluna 'Invalid/Deactivated' e, assim, removidos do dimensionamento (ver também Objetos a serem dimensionados).

Ajustar as propriedades do material

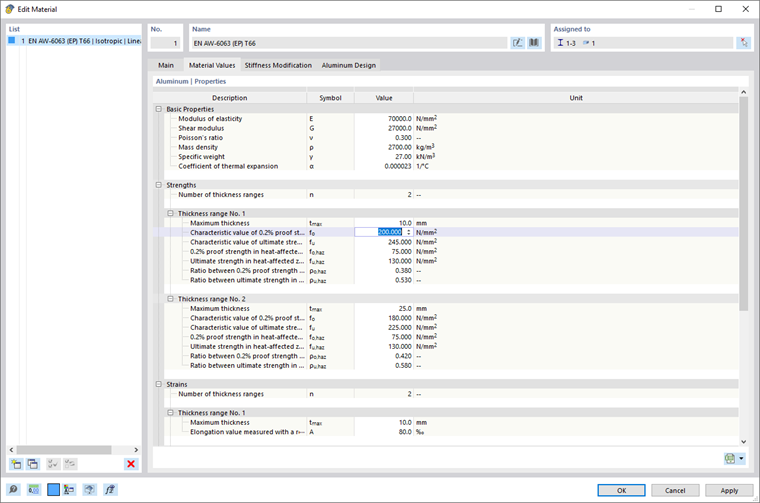

As propriedades do material podem ser ajustadas na caixa de diálogo de edição do material. Os valores alterados são considerados no dimensionamento em alumínio. Clique duas vezes numa linha ou clique no botão Abrir caixa de diálogo de edição para ir directamente para a caixa de diálogo de edição do material.

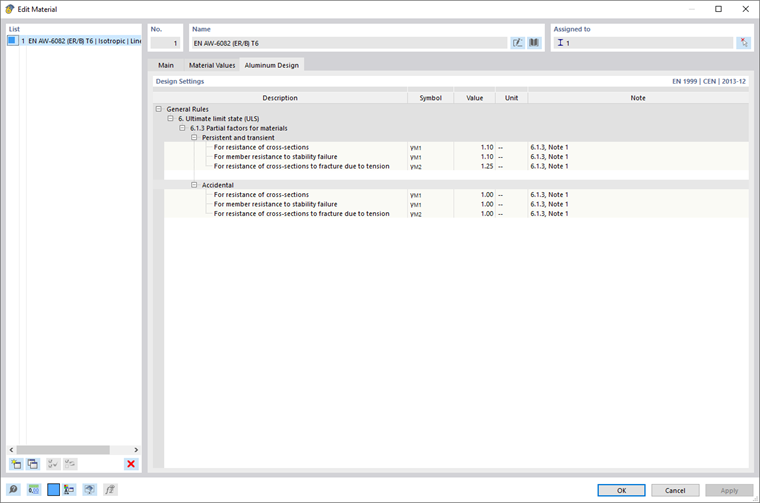

No separador Básico , active a opção 'Material personalizado' para editar as propriedades do material para o dimensionamento de alumínio. Por exemplo, pode ajustar a rigidez e a resistência do material nos intervalos de espessuras individuais no separador Valores do material. Os coeficientes parciais de segurança para o material de acordo com a respetiva norma de dimensionamento (por exemplo, γM1 e γM2 para EN 1999) também são definidos nesta caixa de diálogo. Para fazer isso, selecione o separador Dimensionamento Aluminium.

Importante

Na caixa de diálogo de material ou numa modificação estrutural os fatores introduzidos para a modificação de rigidez são incluído no dimensionamento no dimensionamento adicional de alumínio não é considerado. Utilize para isso o ajuste das propriedades do material.

Opções

A coluna "Opções" da tabela inclui os ícones para várias configurações existentes ou valores alterados, para que possa obter rapidamente uma visão geral e identificar os materiais adequados, por exemplo.
