Tutti i materiali disponibili nel modello sono elencati di nuovo nei Dati di input dell'add -on di progetto.

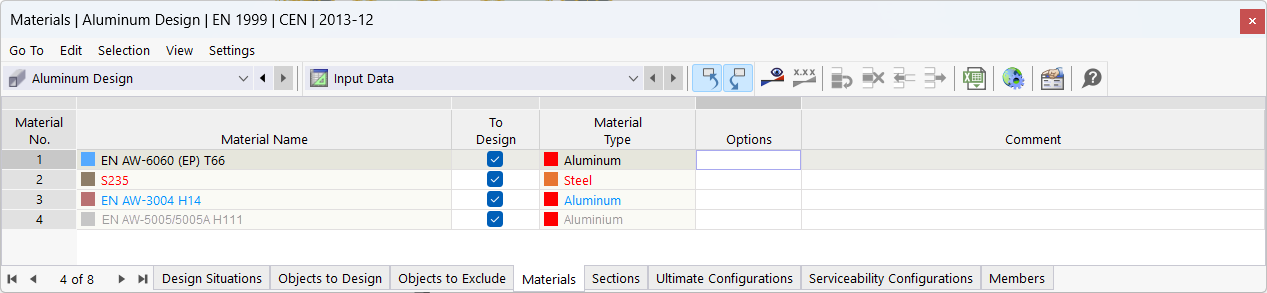

Materiali validi
Il colore del carattere dei materiali fornisce le informazioni sull'utilizzo e la validità del materiale nell'add-on di verifica selezionato:
- Blu = materiale non utilizzato nell'intero modello
- Rosso = materiale non adatto per il progetto nell'add-on attivo
- Grigio = le aste/set di aste con questo materiale non sono selezionate per la verifica nell'add-on attivo
- nero = aste/set di aste con questo materiale selezionato per la verifica nell'add-on attivo
Nella verifica alluminio, sono ammessi solo materiali del tipo Alluminio , altrimenti non tutti i parametri necessari per la verifica sono definiti (vedi anche Capitolo 6/000034 Materiali nel manuale RFEM).
Indipendentemente dalla selezione nella casella di controllo "Da progettare", gli oggetti con materiali non validi non sono considerati nel progetto (una classificazione automatica in "Non valido/Disattivato").
Rimozione di materiali dal progetto
Per tutti i materiali validi, è possibile disattivare tutti gli oggetti con questo materiale deselezionando la casella di controllo "Al progetto". Pertanto, questi oggetti sono assegnati alla colonna 'Non valido/Disattivato' e quindi rimossi dal progetto (vedi anche Oggetti da progettare).

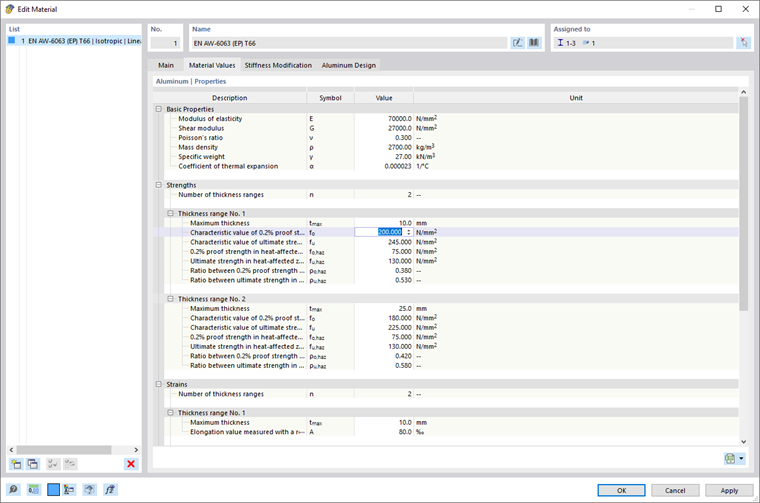

Regolazione delle proprietà del materiale
Le proprietà del materiale possono essere modificate nella finestra di dialogo di modifica per il materiale. I valori modificati sono presi in considerazione nella verifica alluminio. Fare doppio clic su una riga o fare clic sul pulsante
per passare direttamente alla finestra di dialogo di modifica del materiale.

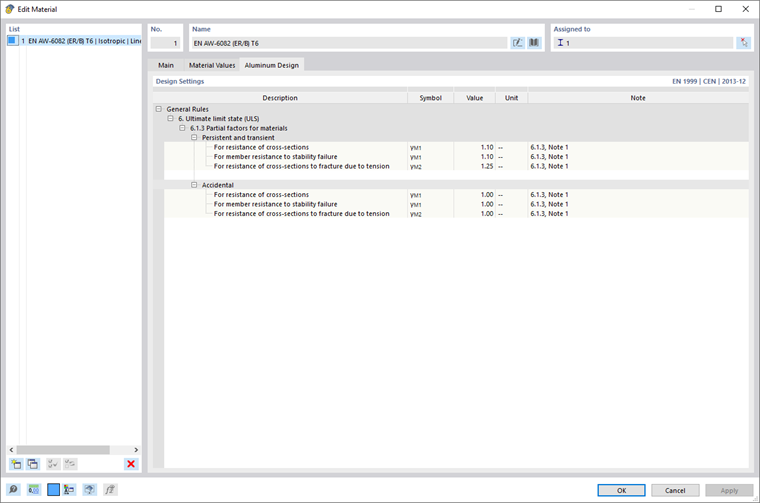

Nella scheda Base , attivare l'opzione 'Materiale personalizzato' per modificare le proprietà del materiale per il progetto alluminio. Ad esempio, è possibile regolare le rigidezze e le resistenze del materiale nei singoli intervalli di spessore nella scheda Valori del materiale. In questa finestra di dialogo sono definiti anche i coefficienti di sicurezza parziale per il materiale secondo la rispettiva norma di progettazione (ad esempio γM1 e γM2 per EN 1999). Per fare ciò, selezionare la scheda Verifica alluminio.
Opzioni
La colonna "Opzioni" della tabella include le icone per varie impostazioni esistenti o valori modificati, in modo da poter ottenere rapidamente una panoramica e identificare, ad esempio, i materiali modificati.
