Vincoli rotazionali delle aste

I vincoli rotazionali delle aste consentono di determinare il vincolo torsionale attorno all'asse longitudinale dell'asta o del set di aste utilizzando componenti come lamiere trapezoidali o arcarecci. Un vincolo rotazionale dell'asta viene preso in considerazione quando si determina il momento critico elastico o il coefficiente di carico critico per instabilità flesso-torsionale se questo è determinato dal risolutore interno degli autovalori. Si applica una molla rotazionale che è costante sull'intera asta o set di aste.

Tipo di vincolo rotazionale

Nell'elenco, è possibile selezionare vari tipi di vincoli rotazionali:

• continuo
• Discreto
• manualmente

Finestra di dialogo "vincolo rotazionale dell'asta", scheda "Base".

Continuo

Le seguenti informazioni sono necessarie per determinare le componenti di rigidezza da una lamiera trapezoidale e la deformazione del collegamento:

• Nome del materiale della piastra
• Nome della piastra
• Rigidezza della molla C₁₀₀
• Carico agente tra lamiera e arcareccio
• Effetto di continuità continua
• Spaziatura delle travi
• Deformazione della sezione C_D,B

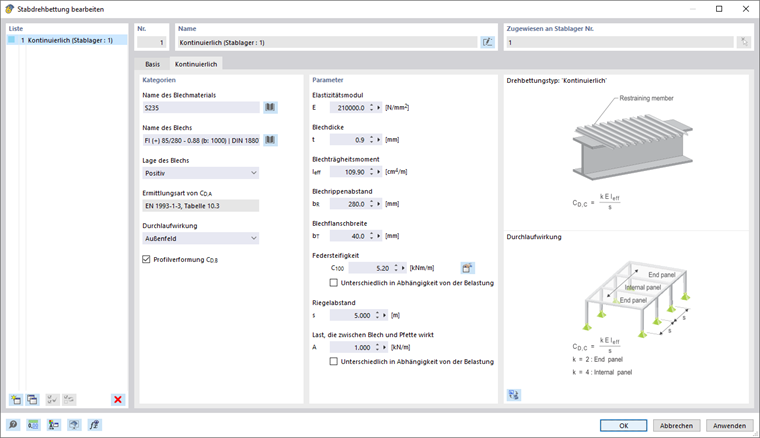

Finestra di dialogo "vincolo rotazionale dell'asta", scheda "Continuo".

È possibile selezionare il materiale della lamiera trapezoidale facendo clic sul pulsante dalla libreria (vedi immagine Libreria dei materiali). Dopo aver selezionato il materiale, il modulo di elasticità viene trasferito automaticamente. Tuttavia, è anche possibile definirlo manualmente.

Finestra di dialogo ' Seleziona materiale dalla libreria '

È possibile creare la lamiera trapezoidale utilizzando il pulsante mostrato a sinistra dalla libreria (vedi immagine Libreria delle sezioni trasversali - Lamiere trapezoidali). Dopo aver selezionato la lamiera trapezoidale, la posizione, lo spessore, il momento di inerzia, la spaziatura delle nervature e la larghezza dell'ala della lamiera profilata vengono trasferiti automaticamente. Tuttavia, puoi anche cambiarli.

Libreria delle sezioni trasversali - Lamiere trapezoidali

La rigidezza rotazionale del collegamento tra la lamiera e l'arcareccio C_D,A è determinata secondo EN 1993-1-3. La rigidezza rotazionale della molla C₁₀₀ può essere impostata utilizzando il pulsante dalla tabella 10.3 della EN 1993-1-3 (vedi immagine Finestra di dialogo 'Importazione del coefficiente C-100 dalla tabella 10.3, EN 1993-1-3'), o inserire il valore manualmente.

Inoltre, è necessario definire il carico A, che agisce tra la lamiera e l'arcareccio.

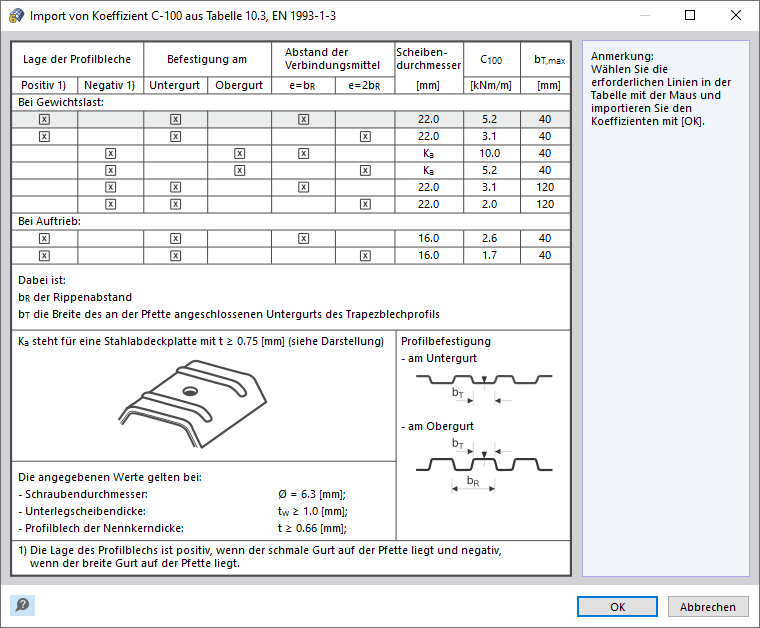

Finestra di dialogo "Importazione del coefficiente C-100 dalla tabella 10.3, EN 1993-1-3"

La rigidezza della molla C_D,A e il carico A sono assegnati a tutte le combinazioni di carico o di risultati. Selezionare la casella di controllo 'Diversamente a seconda del carico' per assegnarli a ciascun caso di carico per caso di carico. Quindi, è possibile eseguire l'assegnazione nella scheda Proprietà dipendenti dal carico (vedi immagine 'Scheda Proprietà dipendenti dal carico').

Finestra di dialogo "Vincolo rotazionale dell'asta", Scheda "Proprietà dipendenti dal carico"

L'effetto di continuità influenza il coefficiente k del vincolo rotazionale dalla deformazione della sezione trasversale della lamiera trapezoidale C_D,C. Per una campata di estremità, k = 2, e una campata interna, k = 4.

È possibile inserire la spaziatura delle travi manualmente. In alternativa, è anche possibile definirlo graficamente utilizzando il pulsante selezionare la funzione 'Misura'. È quindi possibile selezionare due punti di snap nella finestra di lavoro per adottare la distanza tra loro.

Attivare la casella di controllo 'Deformazione della sezione trasversale C_D,B ' se si desidera considerare la rigidezza rotazionale dovuta alla deformazione della sezione trasversale della trave. La componente di deformazione della sezione trasversale può essere calcolata solo per aste con sezione a I costante, ma non per aste rastremate o sezioni non a I.

Discreto

Per determinare la componente di rigidezza da vincoli esterni singoli, come B. arcarecci, specificare quanto segue
richiesto:

• Nome del materiale della sezione
• Nome della sezione trasversale
• Rigidezza rotazionale C_D,A
• Effetto di continuità continua
• Deformazione della sezione C_D,B
• Spaziatura arcarecci
• Spaziatura delle travi

Finestra di dialogo "Vincolo rotazionale dell'asta", scheda "Discreto"

È possibile selezionare il materiale facendo clic sul pulsante dalla libreria (vedi immagine Libreria dei materiali). Dopo aver selezionato il materiale, il modulo di elasticità viene trasferito automaticamente. Tuttavia, è anche possibile definirlo manualmente.

È possibile modificare la sezione trasversale facendo clic sul pulsante selezionali dalla libreria. Dopo aver selezionato la sezione trasversale, il momento di inerzia viene trasferito automaticamente. Tuttavia, puoi anche cambiare questo.

È possibile applicare la rigidezza del collegamento C_D,A come un valore infinito o definirla manualmente. Quando si definisce manualmente, inserire la rigidezza rotazionale C_D,A direttamente nella sezione 'Parametri'.

L'effetto di continuità influenza il coefficiente k del vincolo rotazionale C_D,C. Per una campata di estremità, k = 2, e una campata interna, k = 4.

Attivare la casella di controllo 'Deformazione della sezione C_D,B ' se si desidera considerare la rigidezza rotazionale dovuta alla deformazione della sezione trasversale dell'arcareccio. La componente di deformazione della sezione può essere calcolata solo per arcarecci con sezioni a I, ma non per arcarecci con sezioni non a I.

È possibile specificare manualmente la spaziatura degli arcarecci e della trave. In alternativa, è anche possibile definirlo graficamente utilizzando il pulsante selezionare la funzione 'Misura'. È quindi possibile selezionare due punti di snap nella finestra di lavoro per adottare la distanza tra loro.

Manuale

È anche possibile specificare manualmente la_rigidezza rotazionale della molla CD.

Finestra di dialogo "Vincolo rotazionale dell'asta", scheda "Manualmente"

Assegnazione all'asta o al set di aste

I vincoli rotazionali delle aste devono essere assegnati a vincoli esterni delle aste. È possibile assegnare vincoli rotazionali delle aste a uno o più vincoli esterni delle aste utilizzando la finestra di dialogo di modifica del supporto. Per fare ciò, selezionare prima la rigidezza fittizia 'Vincolo rotazionale intorno a x' nell'elenco 'Non linearità/Rigidezze fittizie' della scheda 'Base'.

Finestra di dialogo "Nuovo vincolo esterno dell'asta", scheda "Principale"

È quindi possibile assegnare il vincolo rotazionale desiderato nella scheda 'Vincolo rotazionale'.

Finestra di dialogo "Nuovo vincolo esterno dell'asta", Scheda "Vincolo rotazionale"

È anche possibile aggiungere il vincolo rotazionale dell'asta a un vincolo esterno dell'asta nella finestra di dialogo di modifica per il vincolo rotazionale dell'asta, utilizzando il pulsante assegnato. Tuttavia, un vincolo rotazionale deve già essere assegnato al vincolo esterno dell'asta.

Finestra di dialogo "Nuovo vincolo rotazionale dell'asta", Assegna vincolo esterno dell'asta

I vincoli esterni delle aste con i vincoli rotazionali delle aste ivi definiti devono essere assegnati alle aste o ai set di aste superiori. Assegna il vincolo esterno dell'asta utilizzando la finestra di dialogo di modifica dell'asta o del set di aste, la selezione dalla finestra di dialogo di Vincolo esterno delle aste o tramite la tabella di input.
