杆件转动约束

在该部分中，可以定义杆件扭转约束。 在确定弹性临界弯矩或弯扭屈曲的临界荷载系数时，需要考虑杆件转动约束。 该模型中的“转动弹簧”对整个杆件或杆件集产生恒定。

转动约束类型

用户可以在下拉菜单中选择不同的转动约束类型。

• [[]]#Continuous 连续]]
• [[]]#Discrete 离散
• [[]]#Manually 手动]]

“杆件转动约束”对话框，“基部”选项卡

连续

在确定压型钢板的刚度部分和连接变形时，需要以下信息：

• 板的材料名称
• 板的名称
• 弹簧刚度 C₁₀₀
• 作用在压型钢板和檩条之间的荷载
• Continuous 连续性效果
• 梁间距
• 截面变形 C_D,B

“杆件转动约束”对话框，“连续”选项卡

选择压型钢板的材料，可以点击按钮 从材料库中导入（见图 材料库）。 软件会在选择材料后自动传递弹性模量。 但是，您也可以手动定义。

对话框 ' 从库中选择材料 '

使用左侧显示的按钮可以创建压型钢板。 截面库中的截面（见图{%！#image036836 截面库 - 梯形板]]）。 在选择压型钢板后，压型钢板的位置、厚度、惯性矩、肋间距和翼缘宽度会被自动传输。 您也可以更改它们。

梯形板截面库

按照欧洲规范 EN 1993-1-3 计算檩条和压型钢板连接的刚度 C_D,A 。 使用按钮可以设置转动弹簧刚度 C₁₀₀ 选自欧洲规范 EN 1993-1-3 表 10.3 中（见图 对话框'导入欧洲规范 EN 1993-1-3 中表 10.3 的系数 C-100'），或手动输入值。

此外，还需要定义在压型钢板和檩条之间的荷载 A。

对话框“导入 EN 1993-1-3 表 10.3 中的系数 C-100”

弹簧刚度 C_D,A和荷载 A 一样被分配给所有的荷载或结果组合。 勾选'根据荷载而不同'复选框，可以将它们按荷载工况分配给每个荷载工况。 然后，您可以在荷载从属属性选项卡中进行分配（见图{%！

“杆件转动约束”对话框中的“荷载相关属性”选项卡

这一步会影响压型钢板截面变形 C_D,C的旋转约束的系数 k。 端跨k = 2 和内跨k = 4。

用户可以手动输入梁间距。 或者可以以图形方式使用按钮 选择'测量'功能。 然后，您可以在工作窗口中选择两个捕捉点，以采用它们之间的距离。

如果您要考虑'梁的截面变形引起的转动刚度，请激活'截面变形 C_D,B '。 截面变形分量只能计算等截面 I 形杆件，不能计算变截面或非 I 形截面的杆件。

间断

计算单个支座（例如檩条）的刚度分量，
需要:

• 截面材料名称
• 截面名称
• 转动刚度 C_D,A
• Continuous 连续性效果
• 截面变形 C_D,B
• 檩条间距
• 梁间距

杆件转动约束对话框中的离散选项卡

您可以通过点击按钮选择材料和材料。 从材料库中导入（见图 材料库）。 软件会在选择材料后自动传递弹性模量。 但是，您也可以手动定义。

用户可以通过点击按钮 并从库中进行选择。 选择截面后，惯性矩会自动传递。 但是，您也可以更改它。

用户可以将连接刚度 C_D,A设置为无穷大或手动定义。 当手动定义时，转动刚度 C_D,A直接在'参数'部分中输入。

连续性影响转动约束 C_D,C的系数 k。 端跨k = 2 和内跨k = 4。

如果选择'檩条截面变形引起的转动刚度，请激活'截面变形 C_D,B '。 截面变形分量只可以计算檩条为 I 形截面，不能计算非 I 形截面的檩条。

用户可以手动定义檩条和梁的间距。 或者可以以图形方式使用按钮 选择'测量'功能。 然后，您可以在工作窗口中选择两个捕捉点，以采用它们之间的距离。

手动

用户也可以手动定义转动弹簧刚度 C_D 。

杆件转动约束对话框中的手动选项卡

分配给杆件或杆件集

杆件转动约束必须分配给 杆件支座。 您可以使用杆件转动约束的编辑对话框， 支持。 为此，首先在'基本'选项卡的'非线性/虚拟刚度'列表中选择名义刚度'绕 x 轴转动约束'。

“新建杆件支座”对话框中的“基本”选项卡

然后，您可以在'旋转约束'选项卡中分配所需的旋转约束。

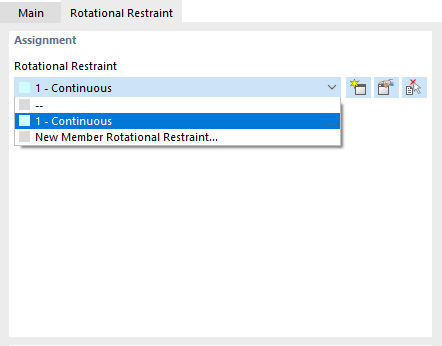

“新建杆件支座”对话框中的“转动约束”选项卡

您也可以在杆件支座]]#/zh/downloads-and-information/documents/online-manuals/rfem-6/000053杆件转动约束，使用按钮 分配。 但是旋转约束必须已经分配给 杆件支座。

“新建杆件转动约束”对话框，“分配杆件支座”

将杆件支座]]以及在其中定义的杆件转动约束分配给杆件或以及上级杆件集。 用户可以通过编辑杆件或杆件集，从杆件支座的对话框或输入表中选择。
