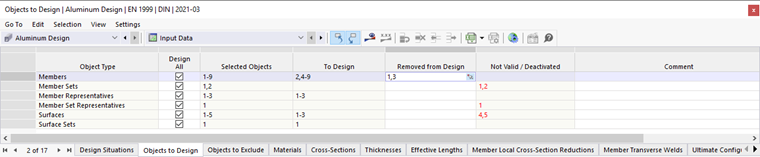

模型中可用的以及适用于模块中设计的所有对象类型都在该表格中列为一行。 Für die Aluminiumbemessung sind Stäbe und Stabsätze verfügbar. Die Bemessung von Flächen ist im Add-On Aluminiumbemessung nicht möglich, für Flächen aus Aluminium eignet sich eine Auswertung im Add-On Spannungs-Dehnungs-Berechnung.
设计对象
Das Kontrollfeld 'Alle bemessen' ermöglicht eine einfache Auswahl aller verfügbaren Objekte zur Bemessung. Dabei wird die Eingabe in der Spalte 'Selektierte Objekte' gesperrt und es werden automatisch alle Nummern von allen Objekten eines Typs ausgewählt, z.B. alle Stäbe. Alternativ dazu können Sie auch manuell festlegen, welche Objekte vom Add-On berücksichtigt werden sollen. Dazu können Sie das Kontrollfeld 'Alle Bemessen' deaktivieren und manuell die Objektnummern in 'Selektierte Objekte' eintragen.
信息
Anstatt Objektnummern einzugeben, können Sie die Objekte mit Klick auf die Schaltfläche
in der entsprechenden Zelle grafisch auswählen.
Nicht gültige / deaktivierte Objekte
Die Spalten 'Zu Bemessen' und 'Nicht gültig / deaktiviert' werden automatisch vom Programm ausgefüllt. So werden alle Stäbe eines für die Aluminiumbemessung unpassenden Materials (z.B. Beton oder Holz) oder eines unpassenden Querschnitts (z.B. dickwandiger Massivquerschnitt) erkannt und für die Bemessung deaktiviert. Ebenso werden alle mittels Stabsatz bemessenen Stäbe deaktiviert, dies wird auch im Kapitel Stabsätze erklärt.
Objekte aus der Bemessung entfernen
Über Eingabe einer Objektnummer in die Spalte 'Aus der Bemessung entfernt' können Sie einige Objekte gezielt von der Bemessung ausschließen. Die Spalte 'Zu Bemessen' beinhaltet nun alle Objekte, für die das Add-On eine Bemessung durchführt.
Bemessung von Stäben des Typs 'Flächenmodell'
Die Einwirkungen werden am generierten Flächenmodell zunächst auf Spannungsebene ermittelt. Für schnittgrößenbasierte Nachweise werden die Spannungen über den Querschnitt integriert. Für einen Vergleich mit der Bemessung am konventionellen Balkenelement sind die automatisch generierten und unter Umständen abweichenden Lagerungs- und Belastungsbedingungen am 'Flächenmodell' zu berücksichtigen.
