Objetos a dimensionar

Todos los tipos de objetos disponibles en el modelo y adecuados para el cálculo en el complemento se enumeran en una fila en esta tabla. Las barras y los conjuntos de barras están disponibles para el cálculo de aluminio. El cálculo de superficies no es posible en el complemento Cálculo de aluminio; para superficies de aluminio, una evaluación en el Análisis tensión-deformación es adecuado.

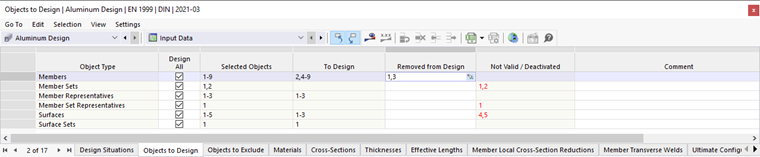

Objetos a dimensionar

La casilla de verificación "Cálculo de todo" le permite seleccionar fácilmente todos los objetos disponibles para el cálculo. De este modo, se bloquea la entrada en la columna "Objetos seleccionados" y se seleccionan todos los números de objeto de un tipo; por ejemplo, todas las barras. Como alternativa, puede especificar manualmente qué objetos se deben tener en cuenta en el complemento. Para hacer esto, desactive la casilla de verificación "Cálculo de todo" e introduzca los números de objeto manualmente en la columna "Objetos seleccionados".

Información

En lugar de introducir números de objeto, puede seleccionar los objetos gráficamente haciendo clic en el botón Seleccionar individualmente en la celda correspondiente.

Objetos no válidos/desactivados

El programa completa automáticamente las columnas "Para calcular" y "No válido/Desactivado". De este modo, se detectan y desactivan para el cálculo todas las barras de un material inadecuado para el cálculo de aluminio (por ejemplo, hormigón o madera) o una sección inadecuada (por ejemplo, una sección maciza de paredes gruesas). Del mismo modo, se desactivan todas las barras calculadas mediante un conjunto de barras; esto también se explica en el capítulo Conjuntos de barras.

Información

Con la configuración predeterminada "Diseñar todo", todos los objetos válidos se diseñan automáticamente. Los objetos no válidos, como las barras de hormigón, se desactivan automáticamente en Cálculo de aluminio.

Quitar objetos del cálculo

Al introducir un número de objeto en la columna "Quitar del cálculo", puede excluir específicamente algunos objetos del cálculo. Por lo tanto, la columna "Para calcular" incluye todos los objetos para los cuales se realiza el cálculo en el complemento.

Importante

Si los objetos se eliminan manualmente o se anula la selección del cálculo, no aparece ningún mensaje de advertencia para estos objetos en las tablas de resultados.

Cálculo de barras de tipo "Modelo de superficies"

En el complemento 'Cálculo de aluminio', también es posible realizar comprobaciones de diseño de secciones para barras del tipo Flächenmodell geführt werden. Una clase de sección, así como las resistencias elásticas y plásticas de la sección, se calculan en una sección bruta , ignorando cualquier reducción de la sección (por ejemplo, debido a una abertura en el alma) y considerando los radios de empalme de raíz, como en el caso del tipo de barra "Viga".

Las acciones se determinan primero en el modelo de superficies generado en el plano de tensiones. Para las comprobaciones de diseño basadas en esfuerzos internos, las tensiones se integran a través de la sección. Para compararlo con el cálculo en un elemento de viga convencional, las condiciones de apoyo y carga generadas automáticamente y posiblemente reducidas se consideran en un "modelo de superficie". Diese sind im Abschnitt zum Stabtyp Flächenmodell im RFEM-Handbuch beschrieben.
