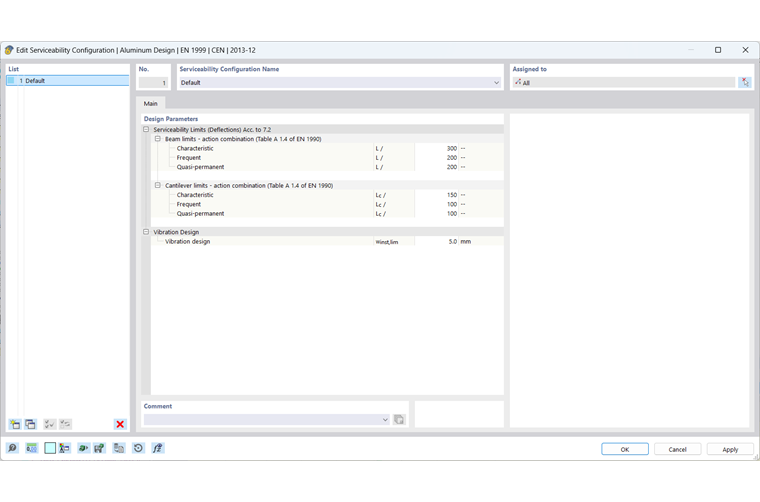

Defina los valores límite que se comprobarán para el diseño asignando una configuración de capacidad de servicio a un objeto. La estructura básica del cuadro de diálogo para configuraciones de diseño y la posibilidad de asignarlas a objetos individuales se describen en el capítulo de nivel superior # extbookmark manual |configs |Diseño de aluminio # descrito.
Límites de servicio
Los límites de deflexión se definen como una fracción de la longitud de referencia. Aquí se hace una distinción entre la viga apoyada en ambos lados y el brazo en voladizo. Dependiendo del tipo seleccionado en la pestaña Deflexión y soporte de diseño , el valor límite asociado se verifica durante el diseño. También define la longitud de referencia en el registro Deflexión y apoyo de diseño de los objetos.
Dependiendo de la norma de diseño seleccionada, se encuentran disponibles diferentes tipos de situaciones de diseño para los diseños de estado límite de servicio. En estos casos, se puede definir un valor límite separado para cada uno de los tipos de combinación. En el caso del cálculo según EN 1999-1-1, se distingue entre las combinaciones característica, frecuente y cuasipermanente. Los valores límite almacenados en los valores estándar para EN 1999-1-1 son inicialmente solo sugerencias, ya que no se especifican valores límite fijos en la propia norma.
Verificación de vibraciones (solo para EN 1999-1-1)
Ingresar la restricción para el análisis de vibraciones le permite verificar fácilmente una amplitud de vibración. Durante el cálculo, se comprueban todas las situaciones de cálculo de la categoría 'Vibración' (la selección se realiza en la tabla de situaciones de cálculo ). Se supone que se trata de combinaciones de cargas adecuadas o combinaciones de resultados que contienen los valores máximos de las amplitudes de vibración en forma de deflexiones. Estos se comparan con el valor límite introducido.
