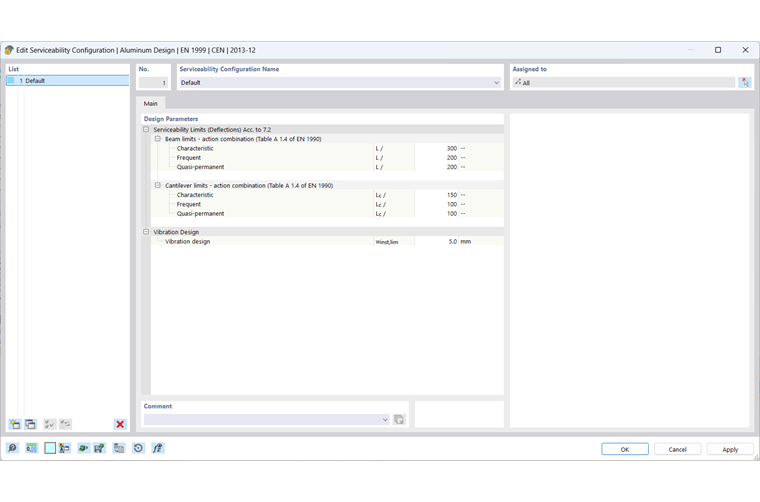

Defina os valores limite a serem verificados para o dimensionamento atribuindo uma configuração de capacidade de utilização a um objeto. A estrutura básica da caixa de diálogo para as configurações de dimensionamento e a possibilidade de as atribuir a objectos individuais são descritas no capítulo superior # extbookmark manual |configurações |Dimensionamento de alumínio # descrito.
Valores limite do estado de utilização
Os limites de flecha são definidos como uma fração do comprimento de referência. É feita aqui uma distinção entre a viga apoiada nos dois lados e o braço em consola. Dependendo do tipo selecionado no separador Flecha e apoio de cálculo , o valor limite associado é verificado durante o dimensionamento. Também é possível definir o comprimento de referência no registo Flecha e apoio de cálculo dos objetos.
Dependendo da norma de dimensionamento selecionada, estão disponíveis diferentes tipos de situações de dimensionamento para verificações de estados limites de utilização. Nestes casos, pode ser definido um valor limite separado para cada um dos tipos de combinação. No caso de um dimensionamento de acordo com a EN 1999-1-1, é feita uma distinção entre as combinações característica, frequente e quase-permanente. Os valores limite armazenados nos valores da norma para EN 1999-1-1 são inicialmente apenas sugestões, visto que não são especificados valores limite fixos na própria norma.
Verificação de vibração (só para EN 1999-1-1)
A introdução da restrição para a análise de vibração permite verificar facilmente a amplitude de vibração. Durante o dimensionamento, são verificadas todas as situações de dimensionamento da categoria 'Vibração' (a seleção é feita na tabela de situações de dimensionamento ). É assumido que se trata de combinações de carga apropriadas ou combinações de resultados que contêm os valores máximos das amplitudes de vibração na forma de flechas. Estes são comparados com o valor limite introduzido.
