Os reforços transversais de varões podem ser considerados na verificação da resistência ao corte das chapas da alma para limitar os campos de encurvadura. Não são fornecidas verificações adicionais, por exemplo, para introdução de carga concentrada.
Atribuição à barra ou conjunto de barras

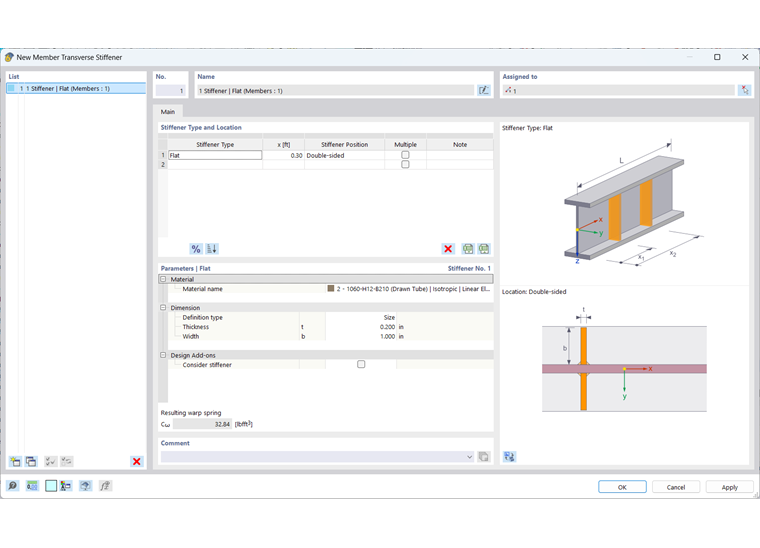

Os reforços transversais de barra são organizados no RFEM e no RSTAB como um tipo ' para a barra '. A atribuição dos reforços transversais de barra a uma ou mais barras podem assim ser realizadas através da caixa de diálogo de edição da barra, da seleção na caixa de diálogo dos reforços transversais de barra ou através da tabela de entrada. A atribuição é realizada de forma análoga ao procedimento descrito no capítulo Tipos para o dimensionamento de alumínio .
Além disso, é possível atribuir reforços transversais a um conjunto de barras. A posição relativa dos tipos de reforço é então relacionada com o comprimento de todo o conjunto de barras. Observe que os reforços transversais da barra podem ser atribuídos quer à barra ou ao conjunto de barras de nível superior.
Tipo e posição de reforço
Na secção Tipo e posição de reforço, especifique todos os tipos de reforço e as suas posições. Com o botão
pode alternar entre a entrada absoluta e relativa para a entrada da posição. Com o botão
pode ordenar a lista de acordo com as posições.
Atualmente, estão disponíveis os seguintes tipos:
- Reforços planos
- Placas de extremidade no início e no final da barra
- Perfis em U
- Perfis de cantoneiras (ligação de ambas as abas à alma reforçada)
- Colunas ligadas no início e no final da barra
- Molas arqueadas
Alguns tipos de reforço (tais como reforços planos) requerem a introdução da posição de reforço (esquerda, direita ou ambos os lados). Considera-se lado esquerdo o lado que se encontra na direção y negativa de .

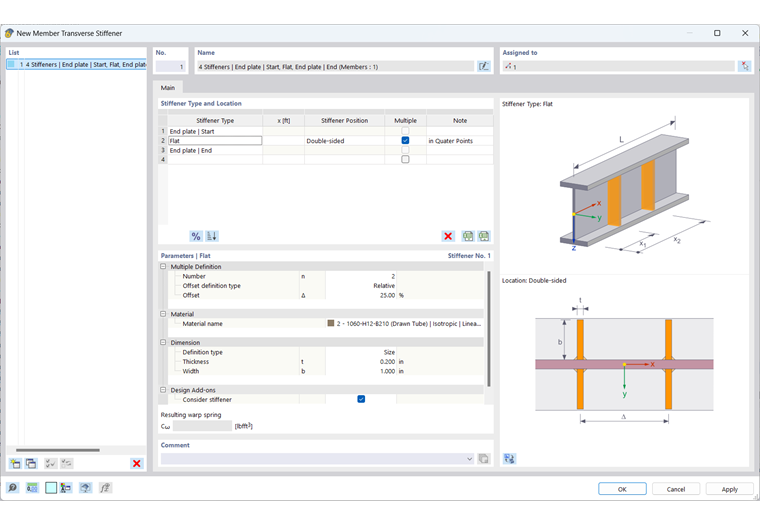

Ative a caixa de seleção 'Vários' para adicionar mais reforços do mesmo tipo à viga. Agora é possível especificar o número de reforços e o espaçamento das repetições nos parâmetros.
Propriedades
Nesta secção da caixa de diálogo, define as propriedades principais de cada tipo de reforço. Na maioria dos casos, isso requer informações sobre o material e as dimensões do reforço.
Para incluir um reforço no dimensionamento através do módulo, seleccione a caixa de selecção 'Incluir no módulo de dimensionamento'. Dependendo da norma de dimensionamento selecionada, esta não está disponível para todos os tipos de reforço. Dependendo da norma de dimensionamento selecionada, pode ser necessária uma classificação em relação à deformabilidade do reforço.
mola de empenamento
Se o módulo Empenamento Torção estiver ativado (7 graus de liberdade), os reforços transversais de barra serão utilizados para definir as molas de empenamento ao calcular barras com 7 graus de liberdade. Pode encontrar mais informações sobre este assunto no capítulo reforços transversais de varões des manual do módulo.
Ao utilizar os reforços transversais da barra para o dimensionamento em alumínio, a rigidez da mola de urdidura resultante exibida é utilizada apenas como informação. Não ocorre uma transferência automática para a janela de entrada dos apoios nodais na caixa de diálogo {%/000572 Comprimentos efetivos]].
