Поперечные элементы жёсткости стержней

Поперечные ребра жесткости стержня могут быть приняты во внимание при проверке сопротивления сдвигу плит стенки, чтобы ограничить поля потери устойчивости. Дальнейшие проверки, например, на введение сосредоточенной нагрузки, не предусмотрены.

Присвоение участнику или группе участников

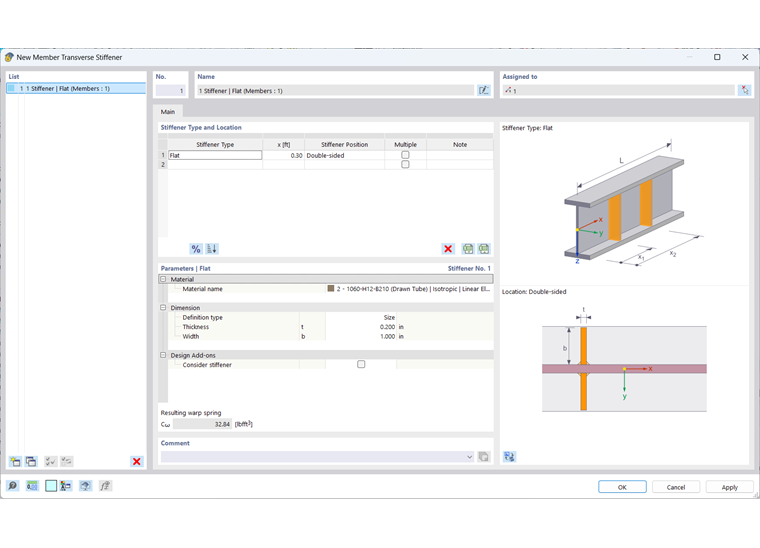

Поперечные ребра жесткости стержня организованы в RFEM и RSTAB как тип ' для стержней '. Таким образом, присвоение поперечных ребер жесткости одному или нескольким стержням может быть выполнено через диалоговое окно редактирования стержня, выбор из диалогового окна поперечного ребра жесткости стержня или через входную таблицу. Присвоение выполняется аналогично процедуре, описанной в главе Типы для алюминиевых конструкций .

Кроме того, можно назначить поперечные ребра жесткости набору стержней. Затем относительное положение элементов жесткости связано с длиной всего набора стержней. Обратите внимание, что поперечные ребра жесткости могут быть назначены либо стержню , либо набору стержней верхнего уровня.

Тип элемента жесткости и место

В разделе Тип и положение элемента жесткости укажите все типы элементов жесткости и их положения. С помощью кнопки Относительный/абсолютный ввод вы можете переключаться между абсолютным и относительным вводом позиции. С помощью кнопки Сверка вы можете отсортировать список по позициям.

Инфо

Введенные позиции применяются ко всем стержням, которым присвоены поперечные ребра жесткости. Если стержни имеют разную длину, то характеристики абсолютного и относительного положения различны. В этом случае автоматическое преобразование невозможно.

В настоящее время в программе содержатся следующие типы элементов:

  • Плоские ребра жесткости
  • Торцевые пластины в начале и конце стержня
  • U-образные профили
  • Угловые профили (соединение обеих стоек с усиленной стенкой)
  • Связанные столбцы в начале и в конце элемента
  • Арочные пружины

Некоторые типы элементов жесткости (например, плоские элементы жесткости) требуют ввода положения элемента жесткости (слева, справа или с обеих сторон). Левая сторона считается стороной, лежащей в отрицательном направлении оси y .

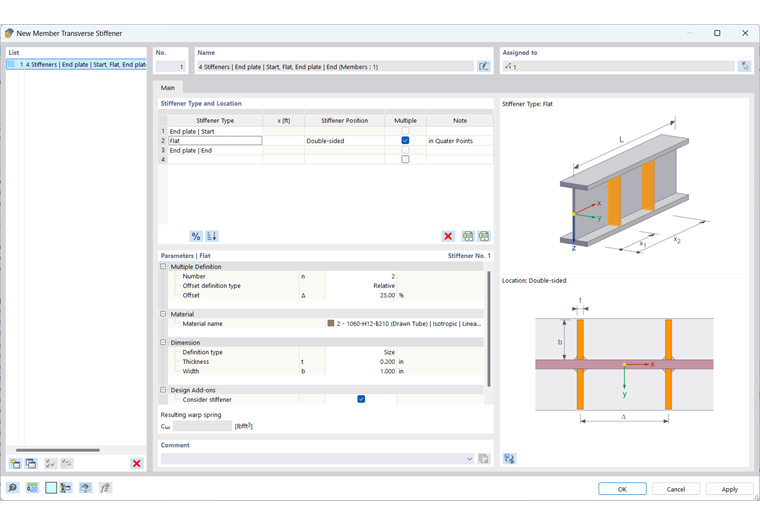

Установите флажок ' Несколько ', чтобы добавить к балке несколько элементов жесткости того же типа. Теперь вы можете указать количество ребер жесткости и шаг повторов в параметрах.

параметры

В этом разделе диалогового окна вы определяете основные свойства каждого типа ребра жесткости. В большинстве случаев для этого требуется информация о материале и размерах ребра жесткости.

Чтобы включить элемент жесткости в конструкцию в надстройке, установите флажок ' Включить в надстройку конструкции '. В зависимости от выбранного стандарта проектирования это доступно не для всех типов ребер жесткости. В зависимости от выбранного стандарта проектирования может потребоваться классификация по деформируемости элемента жесткости.

Важный

Только ребра жесткости с активированным флажком 'Учитывать при проектировании' учитываются при расчете.

пружина депланации

Если активирован дополнительный модуль Warping Torsion (7 степеней свободы), поперечные ребра жесткости стержня используются для определения пружин коробления при расчете стержней с 7 степенями свободы. Дополнительную информацию об этом можно найти в главе поперечные ребра жесткости. руководство по надстройке.

Инфо

При расчете стержней с 6 степенями свободы поперечные ребра жесткости не влияют на жесткость системы.

При использовании поперечных ребер жесткости стержня в расчетах из алюминия, отображаемая результирующая жесткость пружины основы используется только в качестве информации. Автоматическая передача данных в окна ввода узловых опор в диалоговом окне {%/000572 Полезные длины]] не происходит.
