Гибкость

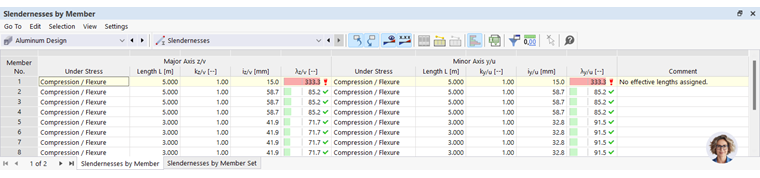

Таблицу результатов для проверки гибкости можно отобразить для стержней или блоков стержней в соответствии с разрабатываемыми объектами.

Гибкость для потери устойчивости при изгибе рассчитывается из отношения свободной длины к радиусу инерции. При расчете учитываются заданные {%/000572 расчётные длины]], если они присвоены объекту. Если объекту не придана свободная длина, то в столбце комментариев отображается сообщение, а гибкость рассчитывается по длине стержня.

Значения гибкости сравниваются с предельными значениями из {%://000596 Общих настроек]]. Когда гибкость больше, чем предельное значение, используемое для нагрузки, оно выделено красным цветом.

Важный

Проверка гибкости не является расчетом в собственном смысле, потому что сопротивление потере устойчивости рассчитывается в расчете на устойчивость.

Поэтому проверки гибкости не являются частью таблицы результатов {%://000587 Расчётные соотношения на стержнях]] и не отображаются в таблице {%/000586 Обзор]], даже если предельное значение не выполняется.

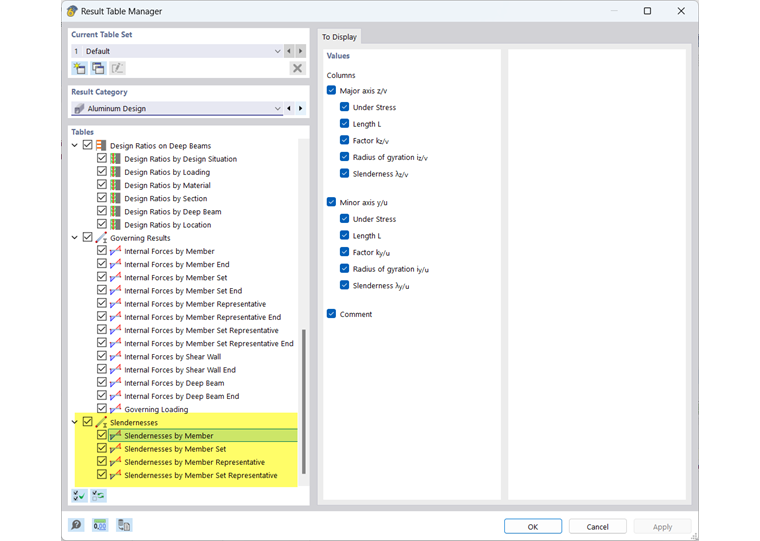

По умолчанию таблицы результатов гибкости отключены, но их можно активировать в диспетчере таблиц результатов (кнопка Диспетчер таблиц результатов в таблицах результатов).
