Редукции местных сечений стержней

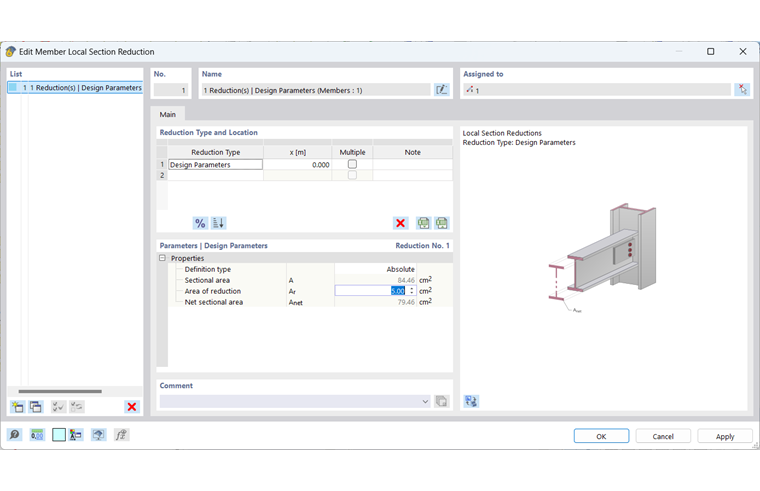

Местные ослабления сечения, такие как отверстия для болтов, также могут быть учтены в расчете. Вы можете ввести требуемые расчетные параметры, назначив местное сокращение сечения стержня .

Тип и расположение редукции

Расчетные параметры могут быть заданы для различных местоположений вдоль стержня или блока стержней. Для этого определяется конкретное местоположение с помощью абсолютной или относительной спецификации. Используйте кнопку Относительный/абсолютный ввод для переключения между вводом относительной и абсолютной длины. Также возможно множественное определение для более быстрого ввода повторяющихся расчетных параметров на определенном расстоянии.

Для лучшего обзора, вы можете использовать кнопку Сверка , чтобы отсортировать все заданные расчетные параметры в таблице в порядке возрастания.

параметры | Параметры расчёта

В данном разделе определяются расчетные параметры для выбранного местоположения. При выборе множественного определения введите количество и шаг редукций сечений. Опять же, расстояние можно ввести абсолютно или относительно.

Местное ослабление сечения вводится с помощью ввода уменьшения площади . После присвоения объекту местного редукции, площадь сечения нетто автоматически рассчитывается из общей площади сечения в соответствующем месте за вычетом площади редукции и отображается в диалоговом окне.

Если чистая площадь сечения сети не может быть рассчитана из-за назначения нескольким объектам или нескольким местоположениям, то в данном диалоговом окне отображаются минимальные и максимальные значения площади сечения нетто. В расчете используется соответствующее значение для местоположения.

При расчете по американской норме ADM можно определить эксцентриситет соединения.

Инфо

Расчетные параметры учитываются только при проверке натяжения в выбранных местах.

Если в расчете учитывалось местное уменьшение сечения стержня, соответствующие промежуточные значения отображаются в разделе Подробности расчета .

Графический вид

В Навигаторе - Изобразить можно активировать графическое отображение уменьшения локальной площади стержня. Для стержней и блоков стержней, которым назначено местное сокращение сечения стержня, в местах редукции отображается граница сечения.
