Вы можете использовать стержни и наборы стержней для проектирования компонентов. Хотя использования стержней для проверки сечения обычно достаточно, для проверки устойчивости часто требуются наборы стержней. Руководство RFEM описывает в главе наборы стержней , создание и свойства наборов стержней, в этом объяснено их значение для алюминиевого дизайна.
Использование наборов стержней
В случае расчета устойчивости необходимо использовать набор стержней, чтобы правильно определить критическую нагрузку для расчета потери устойчивости при поперечном кручении или учесть всю длину компонента как длину потери устойчивости. Для стержней учитывается соответствующая длина стержня; Как правило, конструкция компонента в виде поперечины возможна только с помощью комплектов стержней. Узлы между элементами набора элементов можно рассматривать как промежуточные узлы в диалоговом окне Эффективная длина .
В качестве альтернативы, при моделировании с использованием неразрезных стержней и # extbookmark manual |image020916 |Рабочие узлы на стержнях # и расчет устойчивости работает без наборов стержней.
Согласно этому приложению в расчете на устойчивость можно рассчитывать только блоки стержней типа «Ряд стержней», а не тип «Группа стержней».
Либо член, либо группа элементов
Элементы, которые являются частью набора элементов, могут быть спроектированы либо как элемент , либо как с использованием набора элементов. Чтобы избежать противоречий в записях и результатах, связанные элементы автоматически деактивируются в случае расчета наборов элементов. При проектировании стержней соответствующие наборы стержней автоматически деактивируются. Вы уже можете увидеть это во входной таблице объектов которые будут спроектированы объектами, перечисленными в столбце ' Недействительный/деактивированный '.

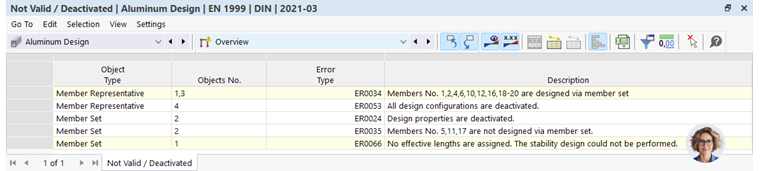

В таблице результатов Недействительный/Деактивированный отображается сообщение для всех элементов, выбранных для расчета, которые разработаны набором элементов и поэтому деактивированы (см. Главу о таблице результатов # extbookmark руководство |недействителен-деактивирован |Недействительно/деактивировано #). Сообщение также отображается для наборов стержней, если они не разработаны.
Присвоение расчетных свойств

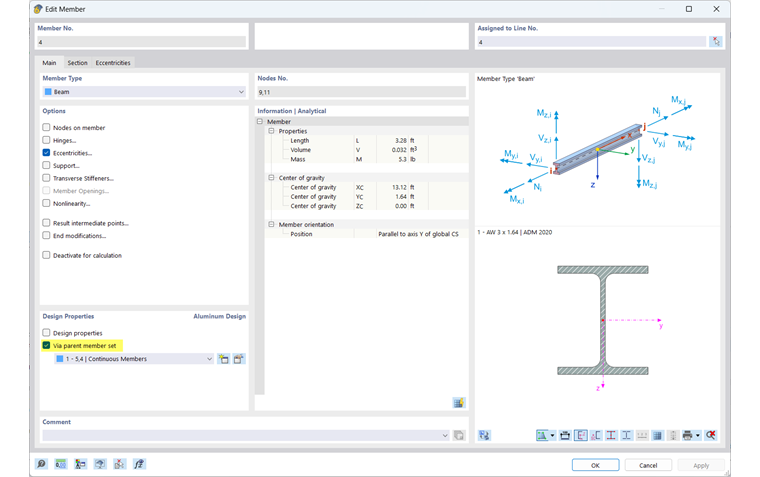

Те же самые конфигурации и типы алюминиевых конструкций, что и стержни, могут быть присвоены спроектированным наборам стержней. Из-за ограничения, заключающегося в том, что нельзя одновременно спроектировать набор стержней и стержень, при активации свойств расчета появляется сообщение, чтобы избежать противоречий в информации. Если параметры расчёта приданы блоку стержней, то все включённые стержни получают свойство «через родительский блок стержней».
Если вы еще не назначили набор стержней, вы можете использовать кнопку

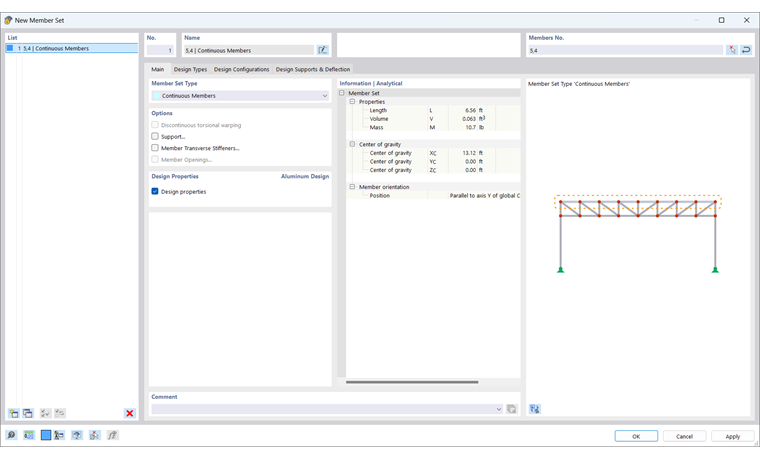

в свойствах конструкции стержня, чтобы создать новый набор стержней. Щелкнув по кнопке
, вы попадете прямо в меню редактирования набора элементов более высокого уровня.
