您可以将杆件和杆件集用于组件设计。 通常使用杆件进行截面验算就足够了,但通常需要使用杆件进行稳定性验算。 RFEM 手册的 杆件集一章中介绍了杆件集的创建和属性。在该章对铝合金设计的意义进行了阐述。
杆件集的使用
在进行稳定性分析时,为了在弯扭屈曲分析中正确地确定临界荷载,或者将整个杆件长度视为一个屈曲长度,所以需要使用一个杆件集进行稳定性分析。 对于杆件,考虑相应的杆件长度;通常,只有杆件集才能进行组件的横向杆件设计。 在对话框中,杆件集中的杆件之间的节点可以视为中间节点。
另外,当使用连续杆件和# extbookmark manual | 进行建模时。图片020916 |杆件 # 上的工作节点和稳定性分析在没有杆件集的情况下进行。
此应用程序在稳定性分析中只能设计“连续杆件”类型的杆件集,不能设计“杆件组”类型的杆件集。
杆件或杆件集
属于杆件集的杆件可以通过杆件集设计为。 为了避免输入和结果矛盾,在杆件集设计中会自动停用相关的杆件。 在设计杆件时,会自动停用相关联的杆件集。 在 将要设计的对象的输入表中您已经可以在'无效/停用'列中看到这些对象。
在结果表中的无效/停用中,对于被选中进行设计的所有杆件显示一条消息,这些杆件由杆件集设计,因此被停用(见结果表的章节# extbookmark 手册 |无效-停用|无效/停用的#)。 如果杆件集不是设计的,那么也会显示一条消息。
设计属性的分配

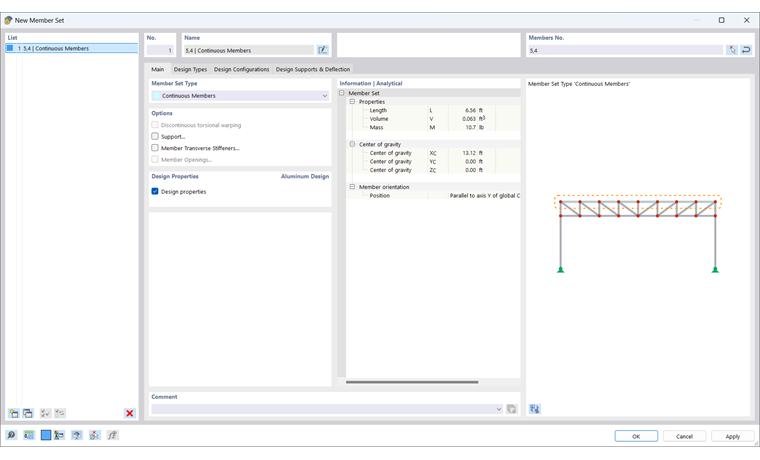

可以将与杆件相同的设计配置和类型的铝合金设计分配给已设计的杆件集。 由于不能同时设计一个杆件集和一个杆件,因此在激活设计属性时会出现一条消息,以避免出现矛盾的信息。 如果将设计属性分配给一个杆件集,则所有包含的杆件都会获得“通过父杆件集”属性。
如果您还没有分配一个杆件集,那么您可以在杆件的设计属性中使用
按钮来创建一个新的杆件集。 点击
按钮,直接进入上一级杆件集的编辑菜单。
