模块的结果可以在工作窗口中以图形方式显示。 Dabei stehen Ihnen die gleichen Selektions- und Auswertungsmöglichkeiten wie für die statische Analyse zur Verfügung.

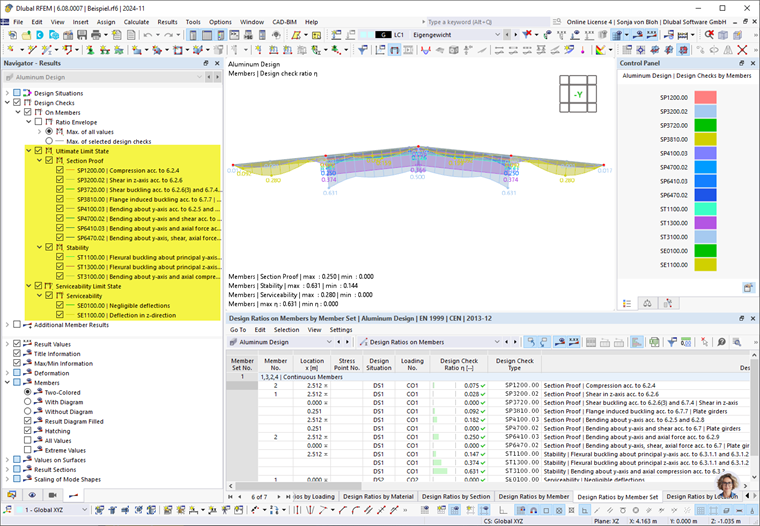

Ebenso wie bei der Ergebnisanzeige der statischen Analyse wählen Sie die darzustellenden Ergebnisse im Navigator - Ergebnisse . Wählen Sie aus der oberen Liste für den Ergebnistyp den Eintrag 'Aluminiumbemessung' aus, um zu den Ergebnissen der Aluminiumbemessung zu wechseln. Anschließend können Sie verschiedene anzuzeigende Ergebnisse aktivieren:
Weitere Einstellungen zur Darstellungsart finden Sie im unteren Bereich des Ergebnisnavigators. Hier lassen sich beispielsweise die Ergebniswerte, die Titelinformation oder die Max/Min-Informationen ein- oder ausblenden. Im Abschnitt 'Stäbe' können Sie weitere Festlegungen zur Darstellungsart der Ergebnisverläufe und den angezeigten Werten treffen.

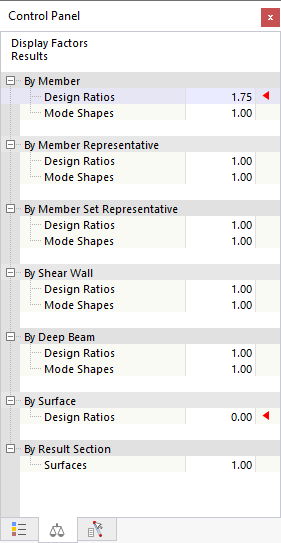

Steuern Sie über die Anzeigefaktoren im Steuerpanel die Skalierung der jeweiligen Ergebnisse.
Ebenso können Sie hier die Farben der Ergebnisverläufe für die einzelnen Nachweistypen festlegen, die bei gleichzeitiger Auswahl auch überlagert angezeigt werden können (siehe auch Kapitel Nachweise).
