切面

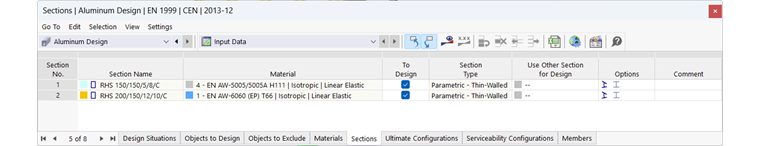

在设计模块的输入数据中会列出模型中所有可用的截面。

Zulässige Querschnitte

Die Schriftfarbe der Querschnitte gibt Ihnen Auskunft über die Nutzung und Zulässigkeit des Querschnitts im gewählten Bemessungs-Add-On:

  • blau = Querschnitt im gesamten Modell nicht genutzt
  • rot = Querschnitt nicht zur Bemessung im aktiven Add-On geeignet
  • grau = Stäbe/ Stabsätze mit diesem Querschnitt nicht zur Bemessung im aktiven Add-On ausgewählt
  • schwarz = Stäbe/ Stabsätze mit diesem Querschnitt zur Bemessung im aktiven Add-On ausgewählt

In der Aluminiumbemessung sind nur Querschnitte mit Materialien vom Typ Aluminium zulässig (siehe auch Kapitel Materialien). Unabhängig von der Auswahl im Kontrollfeld 'Zu bemessen' werden Objekte mit ungültigen Materialien bei der Bemessung nicht berücksichtigt (automatische Einordnung in 'Nicht gültig / deaktiviert'). Zudem bestehen Beschränkungen hinsichtlich des Querschnittstyps.

Querschnitte aus der Bemessung entfernen

Bei allen gültigen Querschnitten können Sie über Deaktivieren des Kontrollfeldes 'Zu bemessen' alle Objekte mit diesem Querschnitt deaktivieren. Damit werden diese Objekte in die Spalte 'Nicht gültig / deaktiviert' eingeordnet und somit aus der Bemessung entfernt (siehe auch Zu bemessende Objekte).

截面类型

Der Querschnittstyp eines Querschnitts gibt Hinweise zur möglichen Bemessung. Manche Querschnittstypen sind für die Bemessung im Add-On nicht zugelassen oder nur mit Einschränkungen nutzbar. Die folgenden Querschnittstypen sind in der Aluminiumbemessung zugelassen:

  • 标准化 - 钢截面
  • 参数化 - 薄壁
  • 参数化 - 实心
  • 组合 - 钢截面
  • RSECTION 基本

Anderen Querschnitt für die Bemessung verwenden

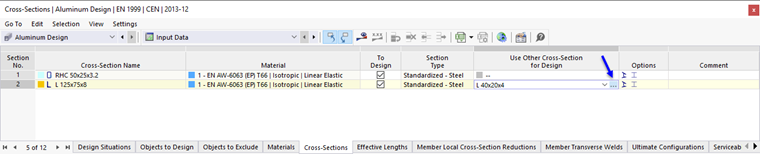

Soll für die Bemessung ein anderer Querschnitt als für die RFEM-Berechnungen genutzt werden, so können Sie hier für jeden Querschnitt den jeweilig zu nutzenden Querschnitt auswählen. Die Schnittgrößen werden hiervon nicht beeinflusst und ebenso für den anderen Querschnitt zur Bemessung angesetzt.

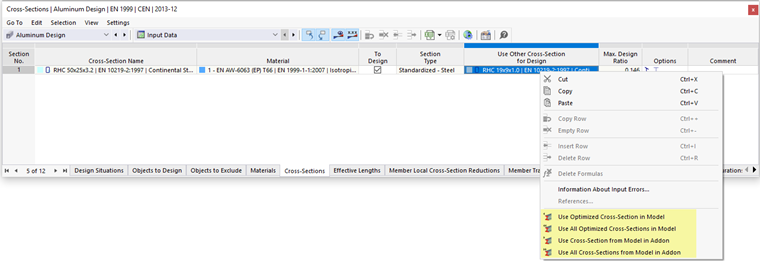

Ist in dieser Spalte ein anderer Querschnitt hinterlegt, dann stehen Ihnen im Kontextmenü weitere Optionen zur Verfügung (Querschnitt an RFEM übergeben, Alle Querschnitte an RFEM übergeben, Querschnitt aus RFEM übernehmen, Alle Querschnitte aus RFEM übernehmen).

Vereinfachte Querschnittsoptimierung

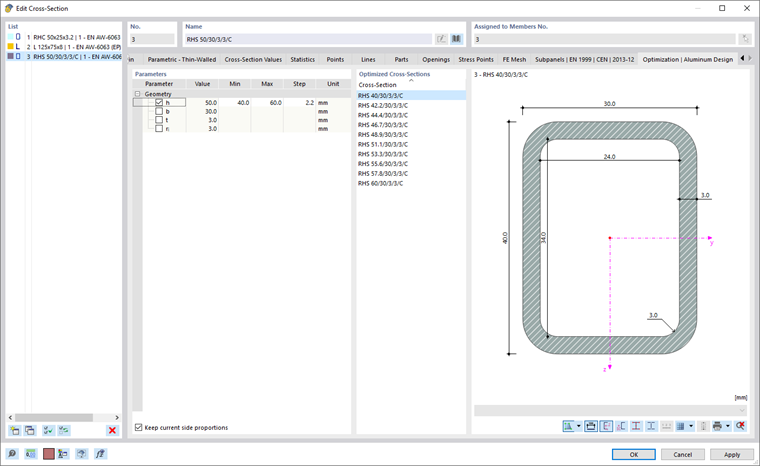

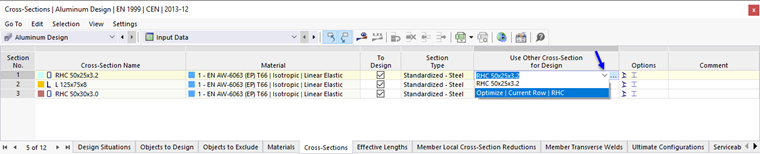

Für Standardisierte Querschnitte ist eine Optimierung der Querschnitte aus ihrer jeweiligen Reihe der Querschnittsbibliothek möglich. Hierbei wird der kleinstmögliche Querschnitt aus der entsprechenden Reihe herausgesucht, für den alle Nachweise ein kleineres Nachweiskriterium als der in den Globalen Einstellungen festgelegte Grenzwert liefern.

Für diese vereinfachte Querschnittsoptimierung der standardisierten Querschnitte gelten die gleichen Randbedingungen wie für die Nutzung eines anderen Querschnitts zur Bemessung. Mit den gegebenen Schnittgrößen werden die Nachweise für alle zu optimierenden Querschnittsvarianten geführt und anschließend die optimale Variante angezeigt.

信息

Bei der vereinfachten Querschnittsoptimierung im Add-On werden die Auswirkungen der Querschnittsänderungen auf die Steifigkeiten und Schnittgrößen im RFEM-Modell zunächst nicht berücksichtigt.

Für den abschließenden Nachweis sollten Sie daher die optimierten Querschnitte an RFEM übergeben und anschließend eine Neuberechnung durchführen. Eine umfassende Strukturoptimierung ist nur mit dem Add-on Optimierung & Kosten / CO2-Emissionsabschätzung möglich.

Anpassung von Querschnitten

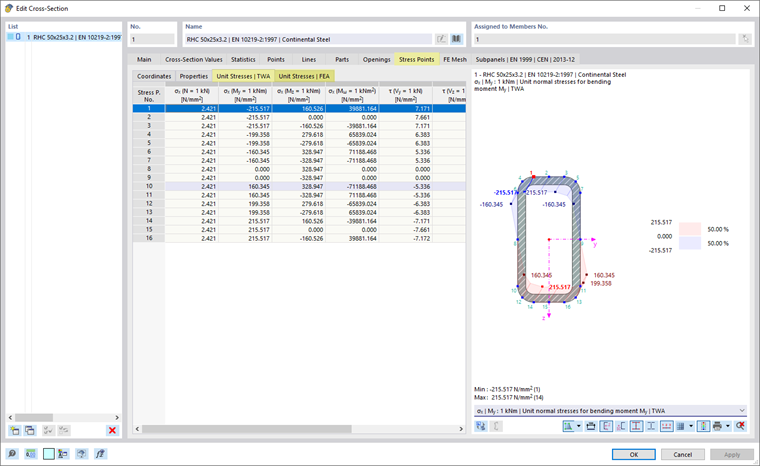

Die Eigenschaften eines Querschnitts können im Bearbeitungsdialog des Querschnitts angepasst werden. Mit einem Doppelklick auf eine Zeile oder mit Klick auf die Schaltfläche 打开编辑对话框 gelangen Sie direkt in den Bearbeitungsdialog des Querschnitts.

In der Spalte 'Optionen' sind Icons für verschiedene vorhandene Einstellungen oder modifizierte Werte hinterlegt, so können Sie schnell einen Überblick gewinnen und zum Beispiel nach dünnwandiger Theorie berechnete Querschnitte erkennen.

Zur Erzeugung und Bemessung von beliebigen Querschnitten können Sie das Programm RSECTION benutzen.

Besonderheiten bei der Bemessung von RSECTION-Querschnitten

Sind keine Elemente in einem RSECTION-Querschnitt definiert, so kann die Dicke der einzelnen Querschnittsteile nicht ermittelt werden. Die Bemessung erfolgt dann mit den Materialkennwerten des ersten Dickenbereichs.

Bei RSECTION-Querschnitten ohne Elemente und auch damit ohne Einzelfelder für lokales Beulen erfolgt eine elastische Bemessung des Querschnitts. Eine Überprüfung der b/t-Verhältnisse und Nachweise für lokales Beulen sind dann nicht möglich.
