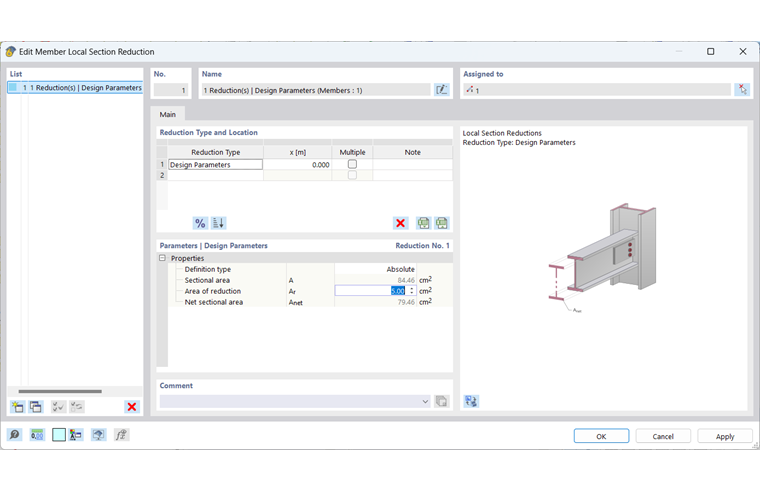

在设计中也可以考虑局部截面的弱化,例如螺栓孔。 可以通过指定局部杆件截面折减来输入所需的设计参数。
折减类型和位置
可以在杆件或杆件集的不同位置定义设计参数。 为此,可以通过绝对值或相对值来定义一个特定的位置。 使用 按钮切换使用绝对距离和相对距离。 为了在一定距离内快速输入重复使用的设计参数,也可以进行多重定义。
使用 按钮可以将表格中的所有设计参数按升序排列,以便于获得更好的概览。
参数 | 设计参数
在该部分中,定义所选位置的设计参数。 如果选择多重定义,则输入截面折减的数目和间距。 同样,距离可以绝对或相对输入。
局部截面弱化通过输入面积折减 得到。 指定对象局部截面折减后,净截面面积是由该对象相应位置的截面总面积减去该对象的局部折减面积后得出的,在对话框中显示。
如果由于指定了多个对象或多个位置而导致计算不出净截面面积,则该对话框将显示净截面面积的最小值和最大值。 设计将使用该位置的相应值。
在按照美国规范 ADM 进行设计时,可以定义连接的偏心。

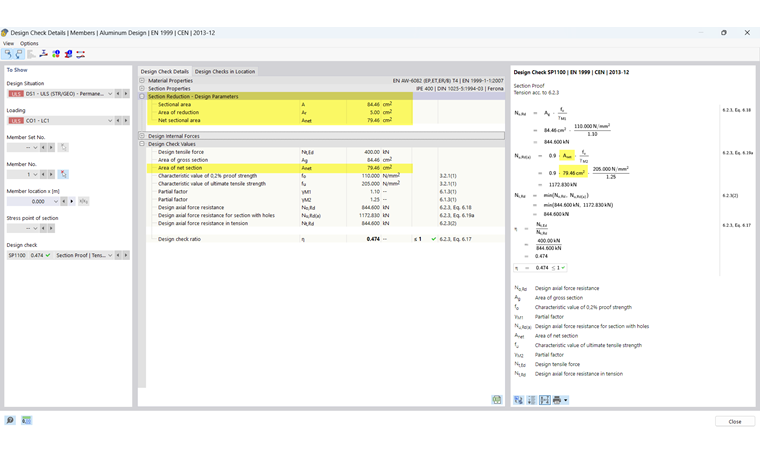

如果在设计中考虑杆件局部减少,则在详细信息中将显示中间值。
图形描述
在导航器 - 显示中,可以激活局部杆件面积折减的图形显示。 对于被指定了局部杆件截面折减的杆件和杆件集,在减少的位置显示截面边框。
