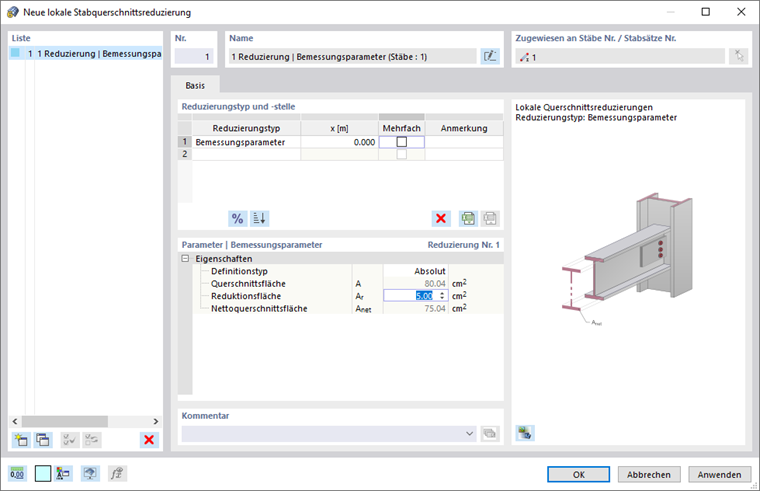

Bei der Bemessung können auch lokale Querschnittsschwächungen, wie Schraubenlöcher, berücksichtigt werden. Die Eingabe der benötigten Bemessungsparameter ist über die Zuweisung einer Lokalen Stabquerschnittsreduzierung möglich.
Reduzierungstyp und -stelle
Die Bemessungsparameter können für verschiedene Stellen entlang des Stabes oder Stabsatzes definiert werden. Hierzu erfolgt die Festlegung auf eine bestimmte Stelle über eine absolute oder relative Angabe. Mit der Schaltfläche
können Sie zwischen der relativen und absoluten Eingabe der Längen wechseln. Auch eine Mehrfachdefinition für die schnellere Eingabe wiederkehrender Bemessungsparameter in einem bestimmten Abstand ist möglich.
Für eine bessere Übersicht können Sie mit der Schaltfläche
alle definierten Bemessungsparametern in der Tabelle nach der Stelle aufsteigend sortieren.
Parameter | Bemessungsparameter
In diesem Abschnitt werden die Bemessungsparameter für die ausgewählte Stelle definiert. Wird die Mehrfachdefinition gewählt, so erfolgt hier die Eingabe von Anzahl und Abstand der Querschnittsreduzierungen. Auch hier kann der Abstand absolut oder relativ eingegeben werden.
Die Eingabe der lokalen Querschnittsschwächung erfolgt über die Eingabe der Flächenreduktion. Nach Zuweisung der lokalen Querschnittsreduzierung zu einem Objekt wird die Nettoquerschnittsfläche automatisch aus der Bruttoquerschnittsfläche des Querschnitts an der entsprechenden Stelle minus der Reduktionsfläche berechnet und im Dialog angezeigt.
Ist aufgrund der Zuweisung zu mehreren Objekten oder mehreren Stellen keine eindeutige Nettoquerschnittsfläche berechenbar, so werden in diesem Dialog Minimal- und Maximalwert der Nettoquerschnittsflächen ausgegeben. Beim Nachweis wird jeweils der zur Stelle zugehörige Wert genutzt.
Bei Bemessung nach amerikanischer Norm ADM kann die Exzentrizität der Verbindung festgelegt werden.
Wurde eine lokale Stabquerschnittsreduzierung beim Nachweis berücksichtigt, so sind die entsprechenden Zwischenwerte in den Nachweisdetails ausgegeben.
Grafische Darstellung
Im Navigator - Zeigen können Sie die grafische Anzeige der Lokalen Stabquerschnittsreduzierung aktivieren. Für Stäbe und Stabsätze, denen eine Lokale Stabquerschnittsreduzierung zugeordnet ist, wird an den Stellen der Reduzierung eine Querschnittsumrandung dargestellt.
