Aktivieren Sie die Schaltfläche der zusätzlichen Ergebnisse, um weitere Informationen zu den geführten Nachweisen darzustellen. Aktuell ist hier die Anzeige von Eigenformen möglich.
Eigenformen

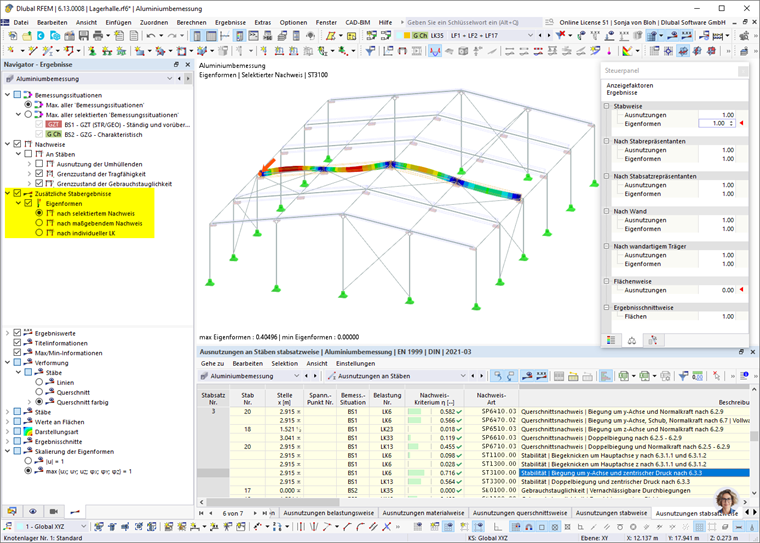

Wenn für den Biegedrillknicknachweis der interne Eigenwertlöser zur Ermittlung des kritischen Moments Mcr oder des kritischen Lastfaktors αcr zur Anwendung kommt, so steht als Ergebnis auch die zugehörige Eigenform zur Verfügung. Diese kann zur Anzeige im Grafikfenster über den Ergebnisnavigator aktiviert werden.
Im Ergebnisnavigator sind verschiedene Optionen verfügbar, die im Folgenden kurz beschrieben sind.
Nach selektiertem Nachweis
Mit dieser Option wird jeweils die Eigenform zum in der Ergebnistabelle selektierten Nachweis angezeigt. Der Nachweis bezieht sich dabei immer auf einen Stab oder Stabsatz und somit wird im Grafikfenster die Eigenform dieses Stabes für die im konkreten Nachweis genutzte Lastsituation angezeigt. Diese Option eignet sich gut zur gezielten Kontrolle der Ergebnisse eines bestimmten Nachweises.
Nach maßgebendem Nachweis
Mit dieser Option wird für alle Objekte die Eigenform zum für dieses Objekt maßgebenden Stabilitätsnachweis angezeigt. In der Grafik werden somit mehrere Eigenformen gleichzeitig angezeigt, obwohl diese unabhängig voneinander auftreten oder aus unterschiedlichen Lastsituationen entstanden sein können. Diese Option eignet sich insbesondere im Zusammenhang mit der Nutzung einer Sichtbarkeit zur Dokumentation der Ergebnisse, da jeweils nur die Eigenform der sichtbaren Objekte angezeigt werden.
Nach individueller LK
Mit dieser Option wird für alle Objekte die Eigenform unter einer bestimmten Lastkombination angezeigt, auch wenn diese für den Nachweis nicht maßgebend ist. Die angezeigte Lastkombination wählen Sie über die Liste der Lasten in der Symbolleiste. Diese Option eignet sich gut zur Plausibilitätskontrolle der festgelegten Randbedingungen und Knotenlager.
