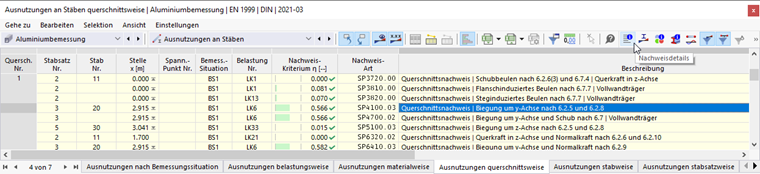

Der Dialog zeigt Ihnen die detaillierten Ergebnisse für die ausgewählten Nachweise. Hierbei stehen Ihnen verschiedene Filtermöglichkeiten zur Verfügung. Neben der tabellarischen Ansicht der Zwischenwerte können auch die Nachweisformeln mit dargestellt werden.
Anzeigen

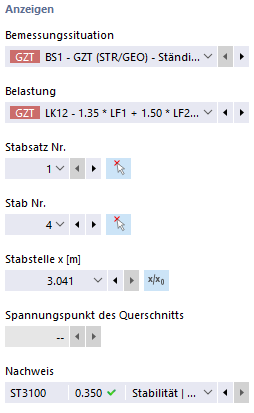

In diesem Abschnitt des Dialogs können Sie den Nachweis auswählen, für den die Nachweisdetails angezeigt werden sollen. Hierbei stehen Ihnen verschiedene Listenfelder zur Auswahl, mit denen Sie den anzuzeigenden Nachweis eindeutig festlegen können:
- Bemessungssituation
- Belastung
- Stabsatz Nr.
- Stab Nr.
- Stabstelle x
- Spannungspunkt des Querschnitts
- Nachweis
Es sind jeweils nur diejenigen Auswahllisten verfügbar, für die Ergebnisse vorliegen. Sind beispielsweise nur Stäbe in der Bemessung enthalten, so steht das Auswahlfeld der Stabsätze nicht zur Verfügung. Mit der Schaltfläche
können Sie einen Stab oder Stabsatz im Grafikfenster selektieren und dessen Nummer wird automatisch in das Listenfeld übernommen.
Wenn Sie einen Stabsatz auswählen, so stehen in der Liste der Stäbe nur zu diesen Stabsatz zugehörige Stäbe zur Auswahl. In diesem Fall ermöglicht die Schaltfläche
einen Bezug der x-Stelle auf den Stabsatzanfang, ansonsten wird die x-Stelle immer auf den Anfang des Stabes bezogen. Die ohne Stabsatz bemessenen Stäbe sind in der Liste verfügbar, wenn Sie den Wert '--' für die Stabsatznummer auswählen.
Die Auswahl des Spannungspunktes ist nur für Nachweise verfügbar, die auf einen Spannungspunkt bezogen sind (zum Beispiel Spannungsnachweise). Alle anderen Nachweise sind bei der Auswahl '--' verfügbar.
Nachweisdetails

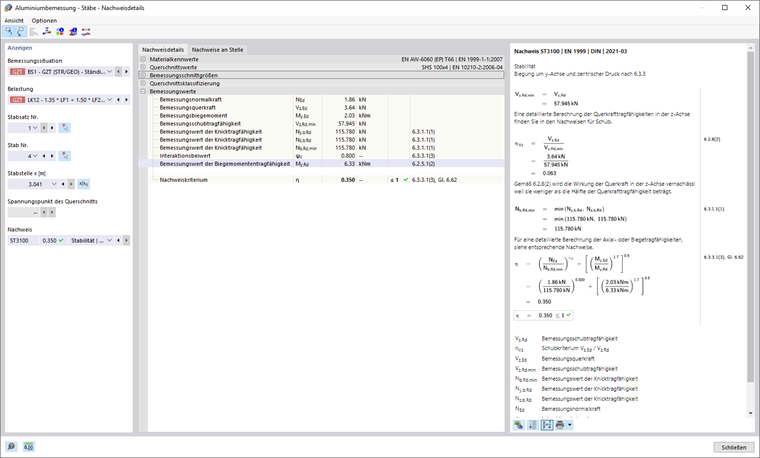

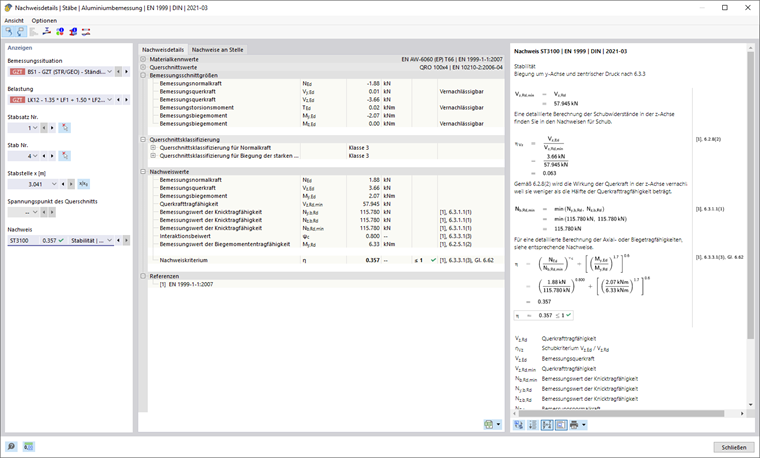

In einer Baumstruktur werden Ihnen hier die wesentlichen Eingangsparameter, Zwischenwerte und Bemessungsergebnisse angezeigt. Somit können Sie die durchgeführten Nachweise im Detail nachvollziehen. In der Formelansicht wird die Verwendung der Zwischenwerte bis zum Endergebnis nachvollziehbar dargestellt.
Die zum Nachweis an dieser Stelle genutzten Schnittgrößen werden im Abschnitt 'Bemessungsschnittgrößen' aufgelistet. Sind einzelne Schnittgrößen mit dem Kommentar 'Vernachlässigbar' gekennzeichnet, so liegen diese unterhalb der von Ihnen festgelegten Grenzwerte und werden im weiteren Nachweis nicht mehr berücksichtigt. Die Grenzwerte zur Vernachlässigung von Schnittgrößen werden auch im Kapitel Tragfähigkeitskonfiguration beschrieben.
Nachweise an Stelle

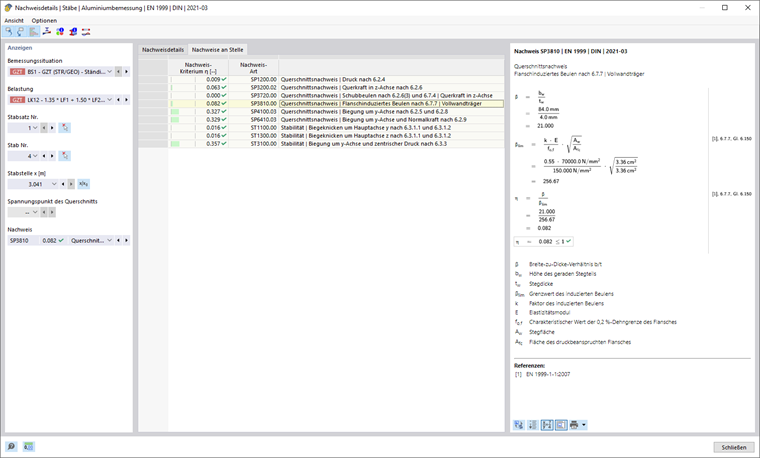

Im Register Nachweise an Stelle werden alle an dieser Stelle geführten Nachweise angezeigt. Hier können Sie einen schnellen Überblick über die Ausnutzung der verschiedenen Nachweise gewinnen. Mit einem Doppelklick auf eine Zeile können Sie sich die Nachweisdetails des jeweiligen Nachweises anzeigen.
Manche Nachweise, wie zum Beispiel Spannungsnachweise, werden an jedem Spannungspunkt durchgeführt. Andere Nachweise, wie zum Beispiel Stabilitätsnachweise, benötigen keine Unterscheidung zwischen den Spannungspunkten.
Formelansicht
Die wesentlichen Formeln zur Ermittlung der Zwischenwerte sowie die finale Berechnung des Nachweiskriteriums werden Ihnen in diesem Abschnitt dargestellt. Sie können über die Schaltflächen am unteren Rand zwischen Formelzeichen oder Zahlenwerten umschalten. Zudem steht Ihnen hier die Möglichkeit des Grafikdrucks zur Verfügung.
Über die Schaltfläche
können Sie an Stelle der Formelansicht auch eine Modellansicht einblenden. Hiermit können Sie die gewählte Nachweisstelle schnell im Modell lokalisieren.
