Lokalne redukcje przekroju pręta

W obliczeniach można również uwzględnić lokalne osłabienia w przekroju, takie jak otwory na śruby. Wymagane parametry obliczeniowe można wprowadzić poprzez przypisanie lokalnej redukcji przekroju pręta.

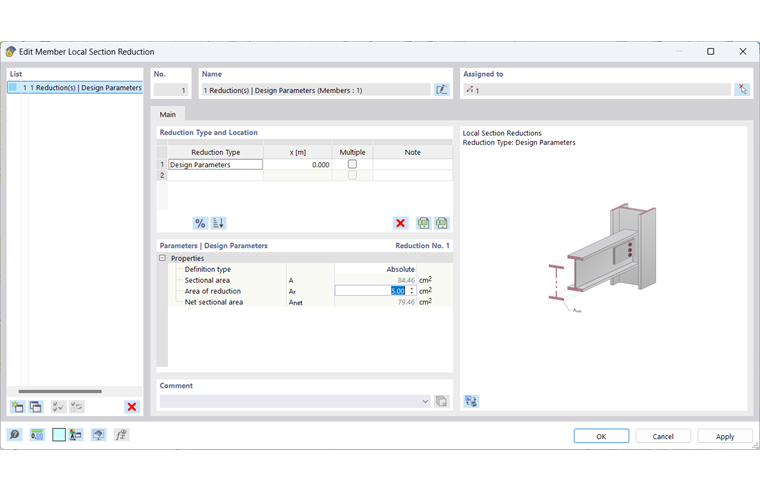

Okno dialogowe 'Nowa lokalna redukcja przekroju poprzecznego pręta'

Typ i położenie redukcji

Parametry obliczeniowe można zdefiniować dla różnych lokalizacji na pręcie lub zbiorze prętów. W tym celu definiowana jest konkretna lokalizacja za pomocą wartości względnej lub absolutnej. Za pomocą przycisku można przełączać między wprowadzaniem długości względnej i absolutnej. Możliwe jest również wielokrotne definiowanie w celu szybszego wprowadzenia powtarzających się parametrów obliczeniowych w określonej odległości.

Dla lepszej orientacji można użyć przycisku , aby posortować wszystkie zdefiniowane w tabeli parametry obliczeniowe w kolejności rosnącej.

Parametry | Parametry obliczeniowe

W tej sekcji definiowane są parametry obliczeniowe dla wybranej lokalizacji. W przypadku wyboru definicji wielokrotnej należy wprowadzić numer i rozstaw redukcji przekroju. Odległość tę można wprowadzić jako wartość absolutną lub względną.

Lokalne osłabienie przekroju jest definiowane poprzez wprowadzenie pola redukcji. Po przyporządkowaniu lokalnej redukcji przekroju do obiektu, pole przekroju netto jest automatycznie obliczane na podstawie pola przekroju brutto w odpowiednim miejscu pomniejszonego o pole redukcji i wyświetlane w oknie dialogowym.

Jeśli nie można obliczyć powierzchni netto przekroju ze względu na przypisanie do kilku obiektów lub pozycji, w tym oknie dialogowym wyświetlane są minimalne i maksymalne wartości pola netto przekroju. W obliczeniach zastosowano wartość odpowiednią dla lokalizacji.

Podczas wymiarowania według amerykańskiej normy ADM można zdefiniować mimośród połączenia.

Jeżeli w obliczeniach została uwzględniona lokalna redukcja przekroju pręta, odpowiednie wartości pośrednie zostaną wyświetlone w Szczegółach do obliczeń .

Szczegóły kontroli obliczeń w Projektowaniu konstrukcji aluminiowych - Obliczenia naprężenia z lokalną redukcją przekroju

Przedstawienie graficzne

W Nawigatorze - Wyświetlanie można aktywować graficzne wyświetlanie lokalnej redukcji powierzchni pręta. W przypadku prętów i zbiorów prętów, do których przyporządkowana jest lokalna redukcja przekroju pręta, w miejscach redukcji wyświetlana jest granica przekroju.
