根据欧洲规范 EN 1999-1-1，在设计中可以考虑横向焊缝引起的热影响区的局部强度降低。 Für andere Bemessungsnormen wird die Entfestigung durch Quernähte nicht berücksichtigt.

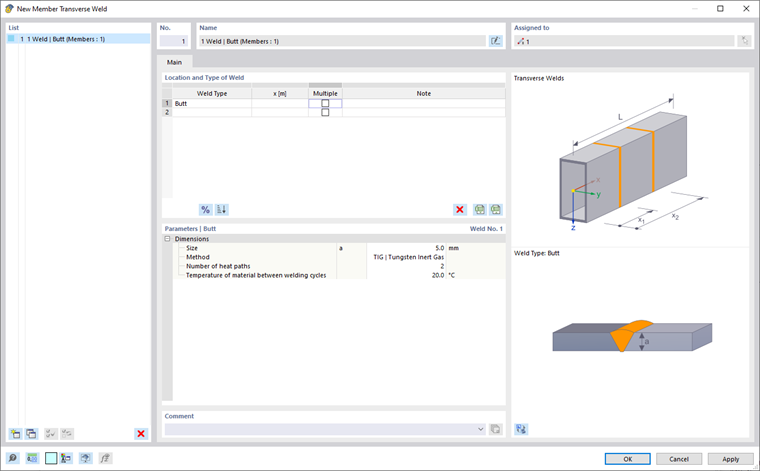

Die Eingabe der Anordnung und Ausbildung der Quernähte ist über die Zuweisung einer Stabquernaht möglich.
焊缝的位置和类型
Es stehen Kehl- und Stumpfnaht als Schweißnahttypen zur Auswahl. Die Quernähte können für verschiedene Stellen entlang des Stabes oder Stabsatzes definiert werden. Hierzu erfolgt die Festlegung auf eine bestimmte Stelle über eine absolute oder relative Angabe. Mit der Schaltfläche
können Sie zwischen der relativen und absoluten Eingabe der Längen wechseln. Auch eine Mehrfachdefinition für die schnellere Eingabe wiederkehrender Quernähte in einem bestimmten Abstand ist möglich.
Für eine bessere Übersicht können Sie mit der Schaltfläche
alle definierten Quernähte in der Tabelle nach der Stelle aufsteigend sortieren.
参数
In diesem Abschnitt werden die Schweißnahtparameter für die ausgewählte Stelle definiert. Wird die Mehrfachdefinition gewählt, so erfolgt hier die Eingabe von Anzahl und Abstand der Quernähte. Auch hier kann der Abstand absolut oder relativ eingegeben werden.
Für die Schweißnaht sind die Nahtdicke und das Schweißverfahren zu definieren. Es stehen hierbei die Verfahren MIG und WIG zur Auswahl. Des Weiteren ist die Anzahl der Wege zur Wärmeableitung und die Temperatur anzugeben.
图形描述
Im Navigator - Zeigen können Sie die grafische Anzeige der Quernähte aktivieren. Für Stäbe und Stabsätze, denen eine Quernaht zugeordnet ist, wird an den Stellen der Quernaht eine Querschnittsumrandung dargestellt.
