Области сдвига стержней

Панели сдвига стержней позволяют задать боковую опору стержня или блока стержней с помощью компонентов, таких как связи или профлист. Область сдвига стержня вдоль y учитывается при определении упругого критического момента или коэффициента критической нагрузки для потери устойчивости плоской формы изгиба, если он определяется внутренним решателем собственных чисел. Применяется продольная пружина, которая постоянна по всему стержню или блоку стержней. Однако, область сдвига стержня вдоль z не влияет на критический момент потери устойчивости плоской формы изгиба.

Способ задания

Для выбора в списке доступны различные типы панелей сдвига:

• {%|#Обшивка профлистом Обшивка профлистом]]
• {%><#СвязьСвязь]]
• {%|#Trapezoidalblank_Bracing Трапециевидное покрытие и связи]]
• {%ref#S-prov Определение S-prov]]

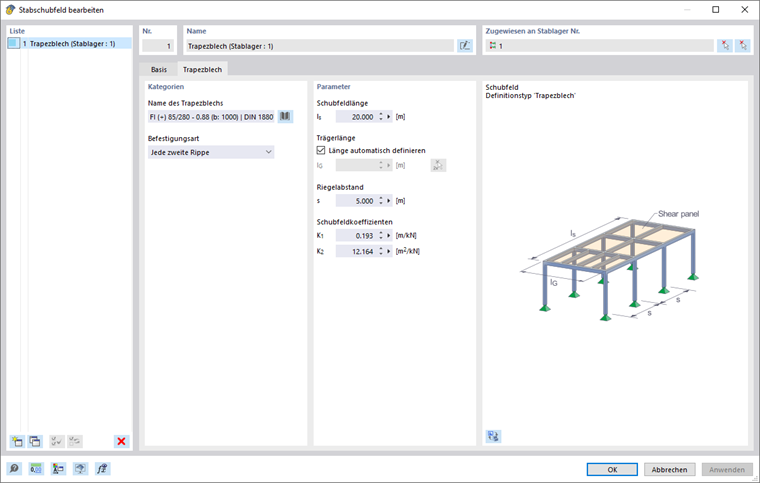

Трапециевидный профлист

Для определения жесткости профлиста на сдвиг панели профлиста требуются следующие данные:

• Название обшивки профлистом
• Расположение крепления
• Длина области сдвига
• Длина балки
• Шаг балок

Обшивка профлистом может быть выбрана из базы данных с помощью кнопки (см. рисунок База данных сечений - профлист). После выбора профлиста, коэффициенты панели сдвига K₁ и K₂ автоматически переносятся в соответствии с допуском. Однако, при необходимости, их можно изменить.

Расположение крепежных элементов трапециевидного сечения влияет на жесткость при сдвиге, которую обшивка придает балке. Если профлист крепится только в каждом втором ребре, то применяемая жесткость на сдвиг уменьшается в 5 раз.

Длину области сдвига и шаг балок можно ввести вручную. В качестве альтернативы, можно определить это также графически, выбрав функцию «Измерить» с помощью кнопки изменить Наконец, вы можете выбрать в рабочем окне две точки привязки, чтобы принять расстояние между ними.

Длина балки автоматически берется из стержня или блока стержней. Деактивируйте флажок «Задать длину автоматически», если хотите задать длину балки вручную.

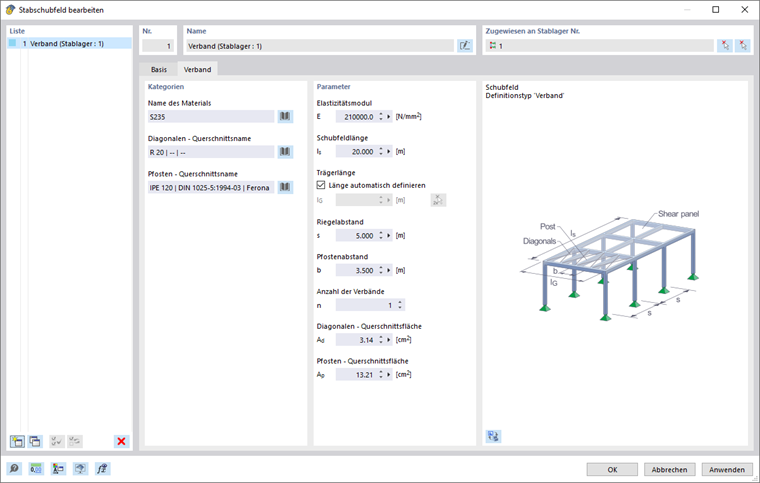

жёсткость

Для определения поперечной жесткости связи требуется следующая информация:

• Название материала
• Диагонали - название сечения
• Стойки - название сечения
• Длина области сдвига
• Длина балки
• Шаг балок
• Расстояние стоек
• Количество связей

Материал можно выбрать из базы данных, щелкнув на (см. рисунок База данных материалов). Модуль упругости автоматически берется из выбранного материала. Однако, можно также задать его вручную.

Самый простой способ задать площади сечений подкосов и стоек - это выбрать соответствующие сечения из базы данных с помощью кнопки изменить Площадь сечения будет принята автоматически. Однако, данное значение можно также ввести напрямую.

Длину области сдвига, а также шаг балок и стоек можно ввести вручную. В качестве альтернативы, можно определить это также графически, выбрав функцию «Измерить» с помощью кнопки изменить Наконец, вы можете выбрать в рабочем окне две точки привязки, чтобы принять расстояние между ними.

Длина балки автоматически берется из стержня или блока стержней. Деактивируйте флажок «Задать длину автоматически», если хотите задать длину балки вручную.

Далее необходимо задать также номер связей, стабилизирующих уровень кровли.

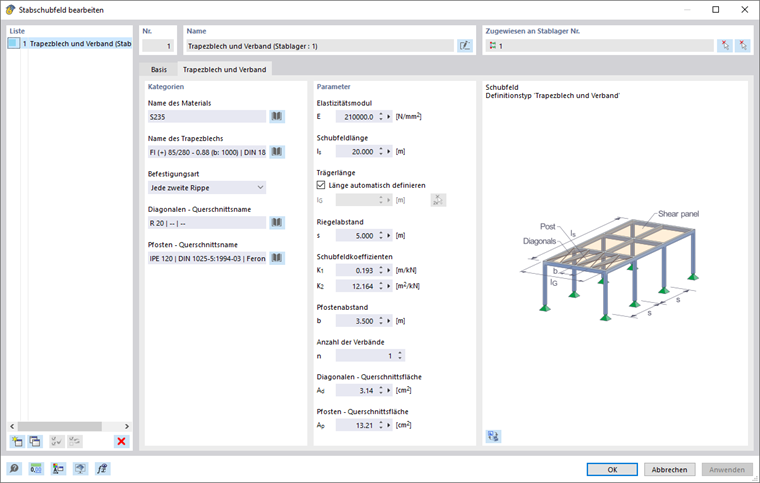

Трапециевидное покрытие и связи

Используйте тип панели сдвига «Трапециевидное покрытие и связи», чтобы учесть и профлист, и связи в качестве панелей сдвига.

Для определения жесткости панели сдвига требуется следующая информация:

• Название материала
• Название обшивки профлистом
• Расположение крепления
• Диагонали - название сечения
• Стойки - название сечения
• Длина области сдвига
• Длина балки
• Шаг балок
• Расстояние стоек
• Количество связей

Описание параметров можно найти в разделах {%://#TrapezoidalBeinged Трапециевидные покрытия]] и Связи.

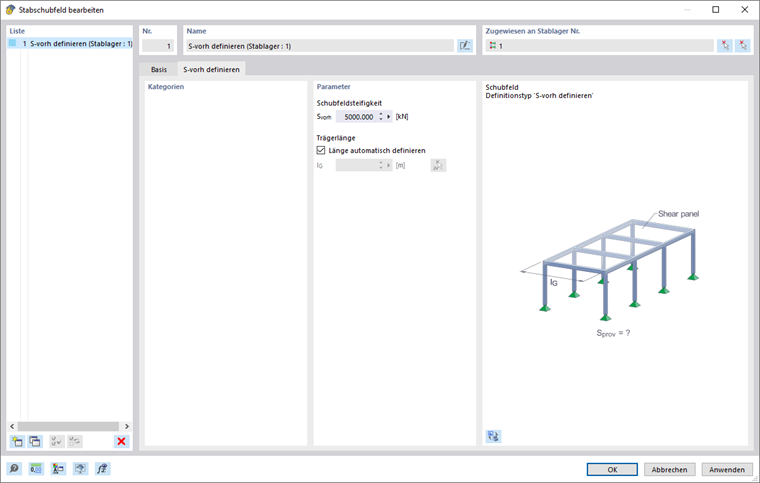

Определение S-prov

Жесткость панели сдвига можно также задать вручную. Для этого требуется следующая информация:

• Жёсткость области сдвига
• Длина балки

Длина балки автоматически берется из стержня или блока стержней. Деактивируйте флажок «Задать длину автоматически», если хотите задать длину балки вручную.

Придание к стержню или блоку стержней

Области сдвига стержней могут быть приданы {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000053 опорам стержней]]. Панели сдвига стержней можно придать одной или нескольким опоры стержня с помощью диалогового окна редактирования . Для этого выберите в списке «Нелинейность/Фиктивная жесткость» во вкладке «Основные данные» фиктивную жесткость «Панель сдвига по y» или «Панель сдвига по z».

Затем, во вкладке «Панель сдвига - y» или «Панель сдвига - z» можно присвоить желаемую панель сдвига.

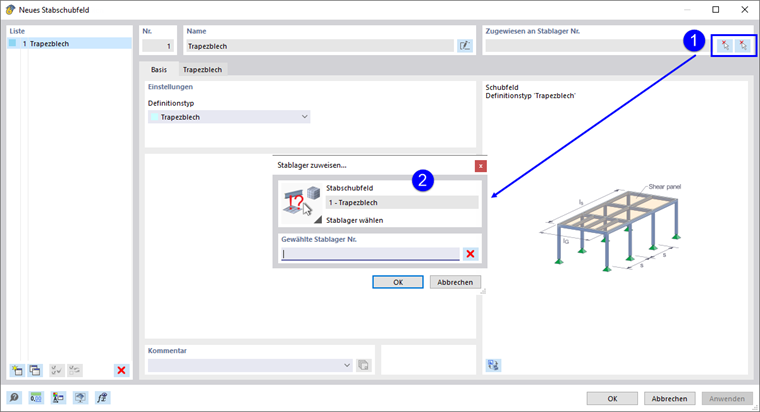

Вы также можете графически придать панель сдвига стержня к {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000053 опоре стержня]] в диалоговом окне редактирования панель сдвига стержня, щелкнув на изменить Однако панель сдвига должна быть уже придана к опоре .

Затем опоры стержней с заданными в них панелями сдвига стержней присваиваются либо стержням, либо блоки стержней более высокого уровня. Придайте опору стержня с помощью диалогового окна изменения стержня или блока стержней, выбора в диалоговом окне Опоры стержней или во входной таблице.

Положение области сдвига на сечении

Положение панели сдвига на сечении можно в диалоговом окне {%://#/ru/skachat-i-info/dokumenty/rukovodstva-online/rfem-6/000053) Диалоговое окно Опора стержня»]].

Девять флажков «Ориентир» символизируют характерные точки сечения. Точка в середине представляет собой центр тяжести, а восемь краевых точек представляют собой пересечения осей стержня y и z с краевыми линиями прямоугольника, описывающего сечение.

В дополнение к девяти флажкам, в качестве точки-ориентира можно использовать также центр тяжести и центр сдвига.

Вы можете задать «смещение» вручную в полях ввода ниже. Расстояния относятся к местным осям стержня y и z.

Панель сдвига размещается с использованием смещения определенного расстояния от выбранной точки-ориентира в сечении.
