Résultats déterminants

Dans ces tableaux de résultats, vous pouvez afficher les résultats de calcul déterminants et les efforts internes correspondants. Différentes options de tri sont disponibles (par barre ou par ensemble de barres et par extrémité de barre ou par extrémité d'ensemble de barres).

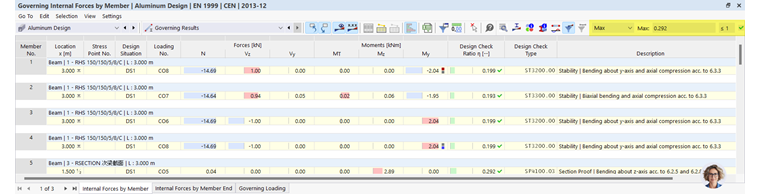

Tableau des résultats Résultats déterminants dans le dimensionnement en aluminium

Les tableaux affichent d'abord toutes les vérifications disponibles à l'emplacement correspondant. Il existe pour cela une sortie des efforts internes qui mène au ratio maximal dans la vérification correspondante. Si vous souhaitez afficher uniquement les efforts internes appartenant au calcul déterminant à un emplacement, vous pouvez sélectionner « Max » comme ratio dans le filtre de résultats.

Tableau des résultats Résultats pertinents dans le dimensionnement de l'aluminium, filtre de résultats pour le maximum de vérifications par objet

Les efforts internes des vérifications déterminantes aux extrémités des barres ou des ensembles de barres peuvent vous donner une indication de la combinaison de charges qui peut être déterminante à cet emplacement pour la vérification des assemblages, par exemple.

Le gestionnaire du tableaux de résultats offre des options de filtre supplémentaires par état limite (état limite ultime ou état limite de service) et type de vérification (vérification de section ou vérification de stabilité), par exemple.

<!--Fonctionnalités spéciales du tableau de résultats « Charge déterminante »
Possibilité de paramétrer les filtres (vérification de charge ou de calcul)
-->
