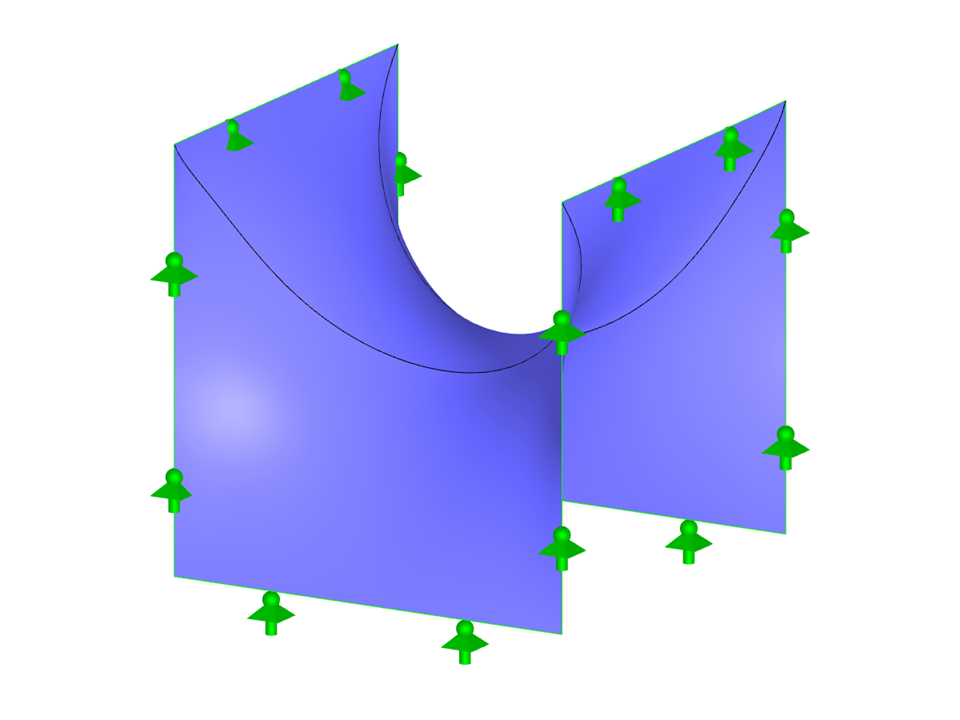

Sattel
Anzahl Knoten | 225 |
Anzahl Linien | 10 |
Anzahl Stäbe | 0 |
Anzahl Flächen | 3 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 0 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0,174 t |
Abmessungen (metrisch) | 3,157 x 3,011 x 3,422 m |
Abmessungen (imperial) | 10.36 x 9.88 x 11.23 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
In diesem Beitrag wird gezeigt, wie Windschutzkonstruktionen mit RFEM und RWIND statisch bemessen werden können.
Auf den Isolinien können Ergebniswerte für Verformungen, Schnittgrößen, Spannungen usw. angezeigt werden.
Wussten Sie schon? Um Mauerwerk berechnen zu können, wurde in RFEM ein nichtlineares Materialmodell implementiert. Dieses wurde nach dem Ansatz von Lourenco gewählt, einer zusammengesetzten Fließfläche nach Rankine und Hill. Dieses Modell ermöglicht es Ihnen, das Tragverhalten von Mauerwerk, die unterschiedlichen Bruchmechanismen, zu beschreiben und abzubilden.
Die Grenzparameter wurden dabei so gewählt, dass die verwendeten Bemessungskurven einer normativen Bemessungskurve entsprechen.
Dank RFEM können Sie die speziellen Eigenschaften der Verbindung zwischen Stahlbetondecke und Mauerwerkswand über ein spezielles Liniengelenk abbilden. Dieses begrenzt die übertragbaren Kräfte der Verbindung in Abhängigkeit der vorgegebenen Geometrie. Sie ahnen es vermutlich schon: Dadurch kann keine Überlastung des Materials erfolgen.
Das Programm entwickelt für Sie Interaktionsdiagramme, die automatisch angewendet werden. Diese bilden die verschiedenen geometrischen Situationen ab und Sie können daraus korrekte Steifigkeit ermitteln.
Die Berechnung des Mauerwerks erfolgt unter Einhaltung des nichtlinear-plastischen Materialgesetzes. Wenn die Belastung in einem Punkt höher liegt als die mögliche aufzunehmende Last, erfolgt innerhalb des Systems eine Umlagerung. Dies dient dem einfachen Zweck, das Kräftegleichgewicht wiederherzustellen. Mit einem erfolgreichen Berechnungsende haben Sie den Nachweis der Standsicherheit erbracht.
Was sind Liniengelenke und Linienfreigaben?
