Este modelo foi utilizado para demonstrar como criar barras de ferramentas e menus definidos pelo utilizador.

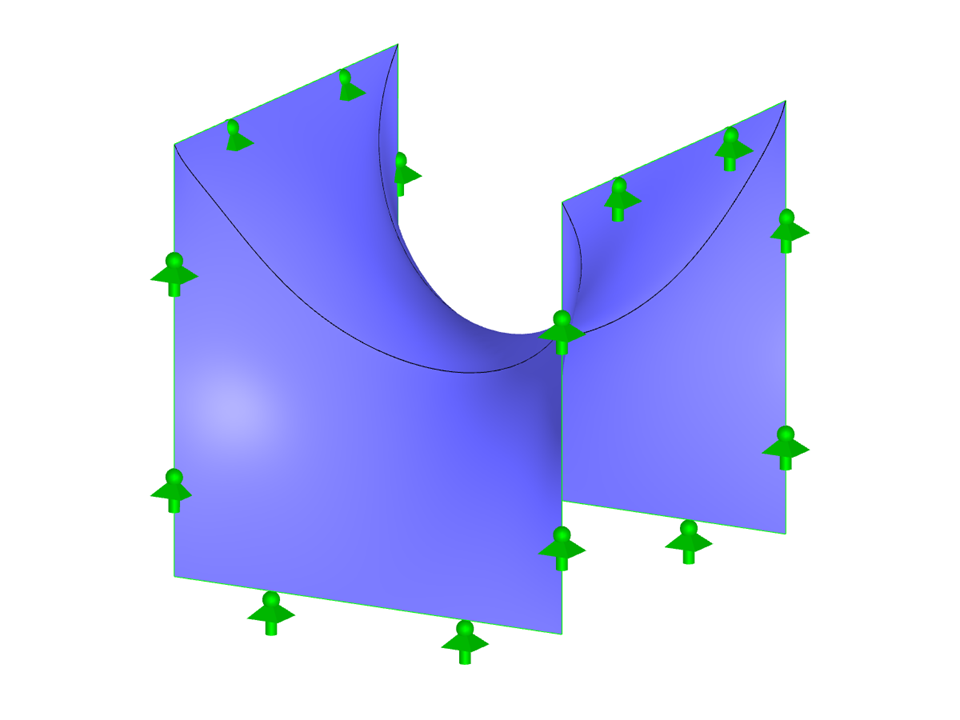

Duas águas
Número de nós | 225 |
Número de linhas | 10 |
Número de barras | 0 |
Número de superfícies | 3 |
Número de sólidos | 0 |
Número de casos de carga | 0 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,174 t |
Dimensões (métricas) | 3,157 x 3,011 x 3,422 m |
Dimensões (imperial) | 10.36 x 9.88 x 11.23 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Este artigo demonstra como dimensionar estruturas corta-vento com o RFEM e o RWIND.
Os valores resultantes de deformações, esforços internos, tensões etc. podem ser representados nas isolinhas.
Sabia que? Para calcular as estruturas de alvenaria, foi implementado um modelo de material não linear no RFEM. Este foi selecionado de acordo com a abordagem de Lourenço, uma superfície de cedência composta segundo Rankine e Hill. Este modelo permite descrever e modelar o comportamento estrutural da alvenaria e os diferentes mecanismos de rotura.
Os parâmetros limite foram selecionados de tal forma que as curvas de dimensionamento utilizadas correspondem a uma curva de dimensionamento normativa.
Graças ao RFEM, as propriedades especiais da ligação entre a laje de betão armado e a parede de alvenaria podem ser representadas por uma articulação de linha especial. Isto limita as forças transferíveis da ligação em função da geometria especificada. Provavelmente já adivinhou: isso serve para evitar a sobrecarga do material.
O programa desenvolve diagramas de interação para si, que são aplicados automaticamente. Estes representam as várias situações geométricas que podem ser utilizadas para determinar a rigidez correta.
O cálculo da alvenaria é realizado em conformidade com a lei de materiais plásticos não lineares. Se o carregamento em algum ponto ultrapassar a carga permitida, ocorre uma redistribuição dentro do sistema. Estas têm como simples objetivo restaurar o equilíbrio das forças. Com a conclusão bem-sucedida do cálculo, é fornecida a verificação de estabilidade.
