Model ten posłużył do zademonstrowania sposobu tworzenia pasków narzędzi i menu zdefiniowanych przez użytkownika.

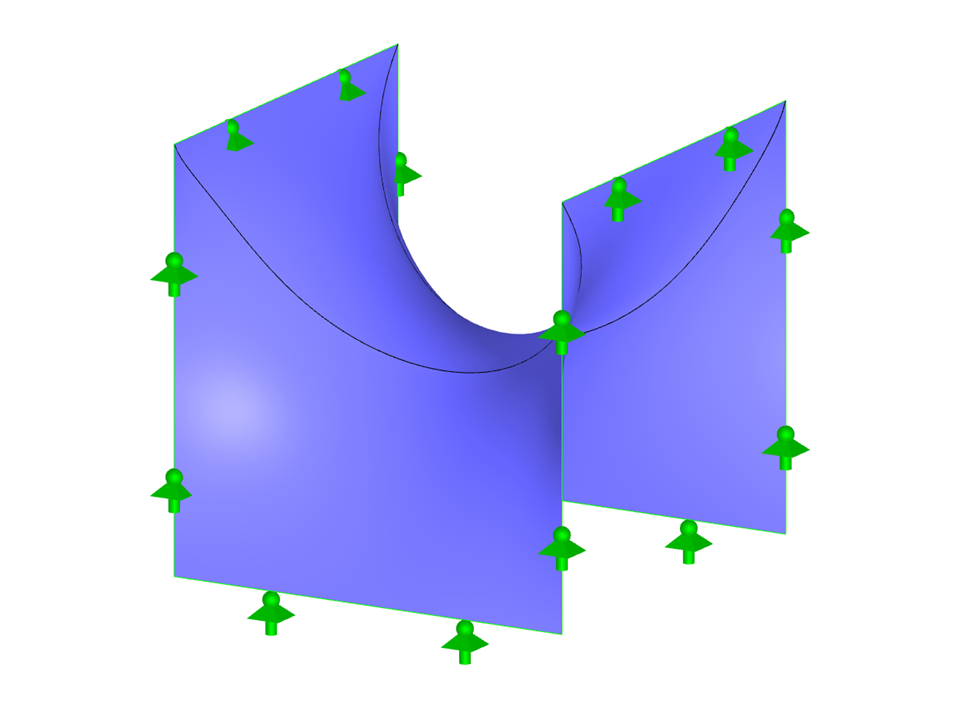

Dwuspadowy
Liczba węzłów | 225 |
Liczba linii | 10 |
Liczba prętów | 0 |
Liczba powierzchni | 3 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 0 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,174 t |
Wymiary (metryczne) | 3,157 x 3,011 x 3,422 m |
Wymiary (imperialne) | 10.36 x 9.88 x 11.23 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
