Querschnittsklasse ändern

Ich verwende das Add-On Stahlbemessung. Kann ich die Querschnittsklasse manuell festlegen?


Antwort:

In den Bemessungs-Add-Ons wird die Querschnittsklasse für jeden Stab und Lastfall automatisch bestimmt. Es ist jedoch auch möglich, die Querschnittsklasse für die Stahlbemessung benutzerdefiniert vorzugeben – beispielsweise wenn lokales Beulen konstruktiv ausgeschlossen ist. Gehen Sie hierzu wie folgt vor:

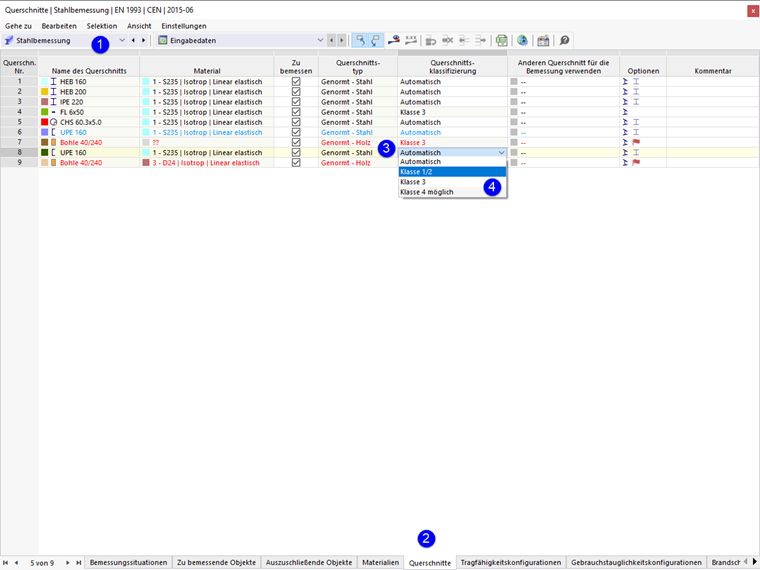

  1. Wählen Sie in der Tabelle die Kategorie Stahlbemessung aus.
  2. Wechseln Sie zur Tabelle Querschnitte.
  3. Klicken Sie in der Spalte Querschnittsklassifizierung in das Feld des relevanten Querschnitts und öffnen die Liste.
  4. Wählen Sie die passende Klasse aus.

Auf diese Weise ist auch möglich, Querschnitte der Klasse 1 oder 2 manuell in die Querschnittsklasse 3 einzuordnen, um einen elastischen Nachweis zu erzwingen.

Info

Die benutzerdefinierte Querschnittsklasse wird für alle Stäbe im Modell verwendet, denen dieser Querschnitt zugewiesen ist. Gegebenenfalls definieren Sie einen neuen Querschnitt, passen die Querschnittsklasse wie beschrieben an und weisen ihn dann den relevanten Stäben zu.
