Změnit třídu průřezu

Používám addon Posouzení ocelových konstrukcí. Mohu zadat třídu průřezu ručně?

Odpověď:

V návrhových addonech se třída průřezu stanoví automaticky pro všechny pruty a zatěžovací stavy. Pro posouzení oceli je ovšem možné zadat uživatelsky definovanou třídu průřezu, například pokud je lokální boulení při posouzení vyloučeno. Postupujte prosím následovně:

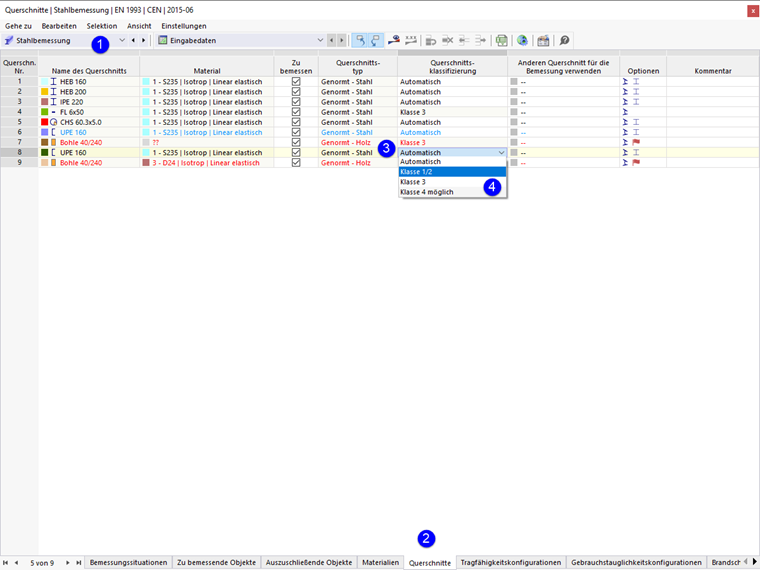

Querschnittsklasse für Stahlbemessung ändern

V tabulce vyberte kategorii Posouzení ocelových konstrukcí.
Přejděte do tabulky Průřezy.
Ve sloupci Klasifikace průřezů otevřeme seznam kliknutím do textového pole příslušného průřezu.
Vyberte příslušnou třídu.

Tímto způsobem je také možné ručně klasifikovat průřezy třídy 1 nebo 2 do třídy průřezů 3 pro vynucené pružné posouzení.

Informace

Uživatelsky definovaná třída průřezu se použije pro všechny pruty v modelu, kterým je tento průřez přiřazen. V případě potřeby zadejte nový průřez, upravte třídu průřezu podle popisu a poté ji přiřaďte příslušným prutům.
