Model použitý v diplomové práci: Digitální prefabrikace: Montovaná dřevěná konstrukce jako alternativní řešení pro sociální bydlení v Ekvádoru

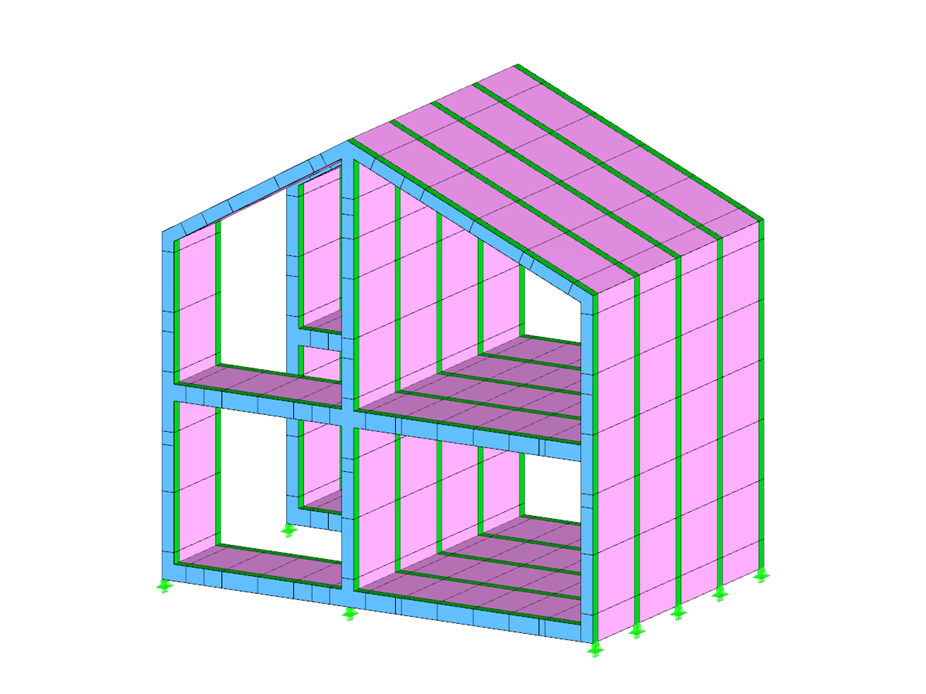

Montovaná dřevěná konstrukce
| Počet uzlů | 1504 |
| Počet linií | 3160 |
| Počet ploch | 964 |
| Počet zatěžovacích stavů | 8 |
| Počet kombinací zatížení | 142 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 5,447 t |
| Rozměry (metrické) | 7,200 x 4,950 x 6,994 m |
| Rozměry (imperiální) | 23.62 x 16.24 x 22.95 feet |
| Verze programu | 5.24.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
