Chybové hlášení pro nedefinované výztuhy ve vyztužených polích boulení

Při výpočtu podélně vyztuženého pole se mi zobrazí hlášení, že některé prvky jsou spojené s polem, ale nejsou definovány jako výztuhy. Co je zde nutné udělat?


Odpověď:

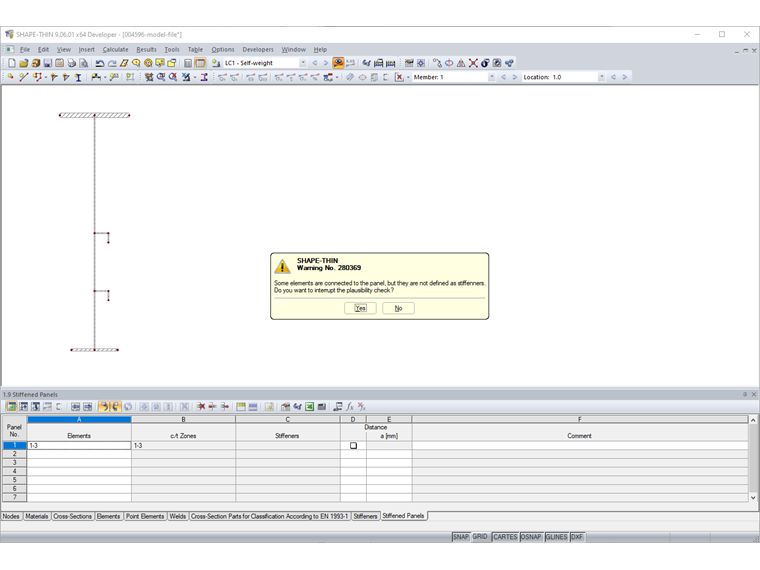

Pokud výztuhy v poli boulení nejsou explicitně definovány jako výztuhy, zobrazí se hlášení znázorněné na Obrázku 01.

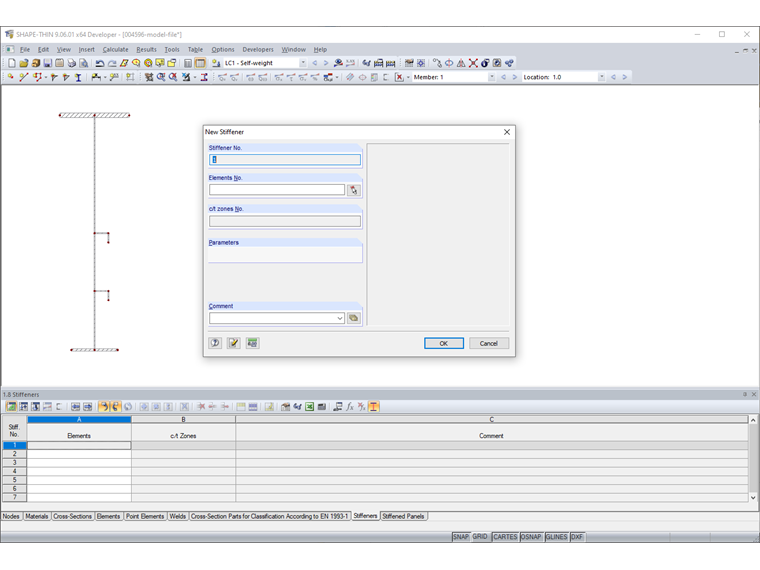

Výztuhy se zadávají v tabulce "1.8 Výztuhy", resp. v dialogu "Nová výztuha" (Obrázek 02). Je potřeba zadat prvky, které náleží k výztuze. V případě úhelníků, trapézových výztuh atd. je výztuha znázorněna více prvky. Pokud výztuha představuje průřez z databáze, musí být nejdříve rozdělena na jednotlivé prvky.

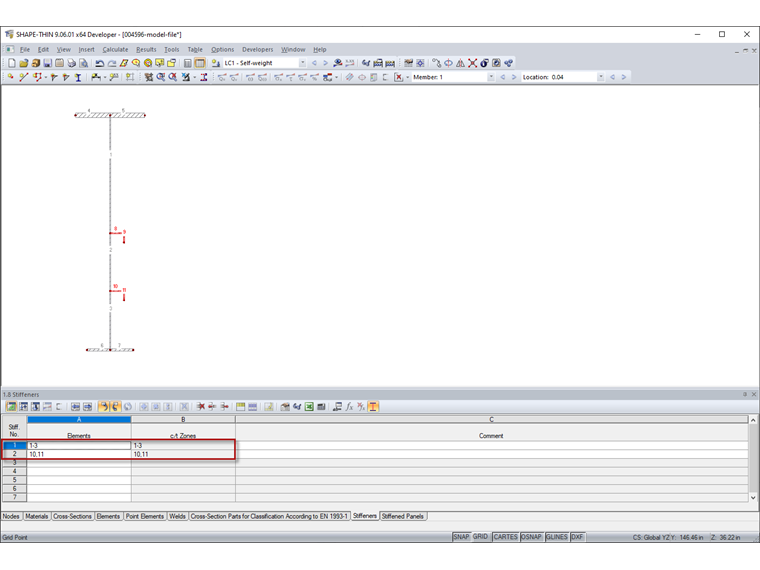

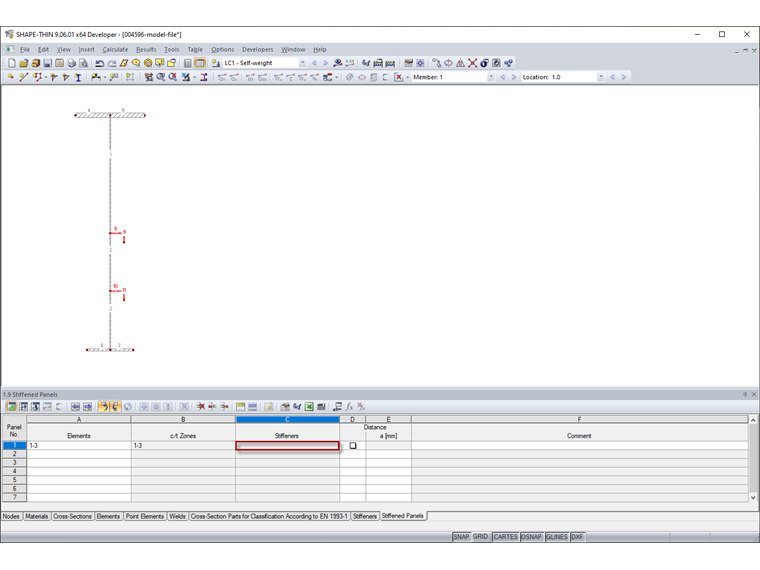

Pole znázorněné na Obrázku 03 obsahuje prvky 1 až 3. Prvky 8, 9 a 10, 11 jsou spojené s polem. Ty ovšem nejsou definovány jako výztuhy, takže se zobrazí hlášení znázorněné na Obrázku 01. Prvky 8, 9 a 10, 11 je nutné zadat v tabulce "1.8 Výztuhy", nebo dialogu "Nová výztuha" jako výztuhy (Obrázek 04).
